• Vận hành xoay một phần tư với giới hạn cơ học
• Động cơ chịu tải nặng với bảo vệ quá nhiệt
• Vỏ hợp kim nhôm IP68/NEMA 4X chắc chắn với lớp phủ bột
• Cấp chống cháy nổ ExdIICT4 cho hệ thống Zone và Nhóm C, D T4 cho hệ thống Division
• Có sẵn chức năng bảo vệ quá mô-men xoắn
• Bộ sưởi chống ngưng tụ là tùy chọn
• Lắp đặt trực tiếp theo tiêu chuẩn ISO5211
• Vận hành thủ công bằng lục giác hoặc bánh xe tay
• Chứng nhận CSA
• Cập nhật: Các mẫu nguồn DC12V DCL-Ex05, DCL-Ex10 và DCL-Ex20 đã đạt chứng nhận CSA.

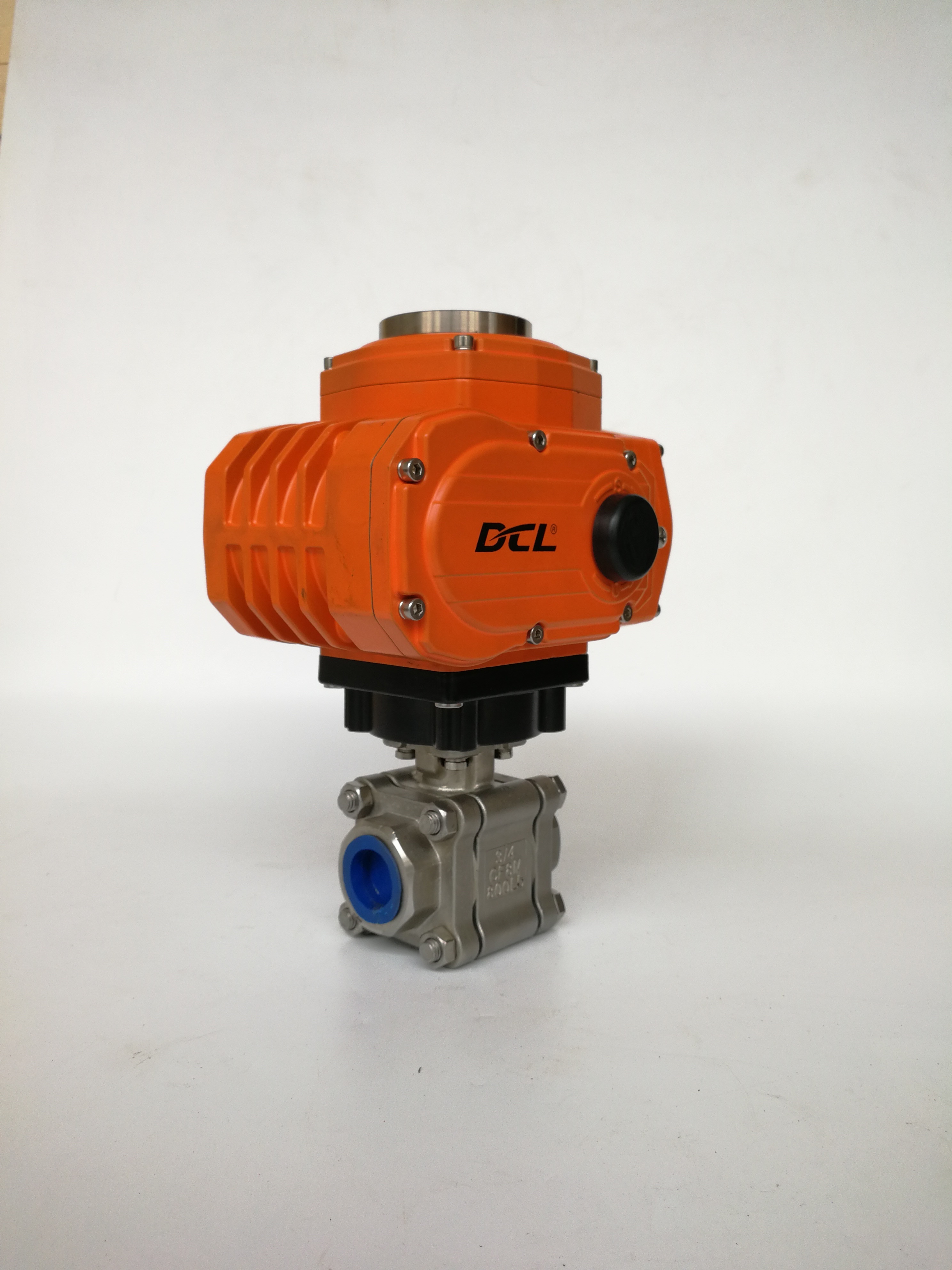

Bộ truyền động điện chống cháy nổ DCL hỗ trợ tự động hóa van công nghiệp trong môi trường khí nổ và bụi dễ cháy được chỉ định, không bao gồm các ứng dụng trong mỏ than. Các tính năng bảo vệ của chúng giải quyết các rủi ro vận hành khác nhau: chức năng bảo vệ quá mô-men xoắn tùy chọn phản ứng với tải cơ học quá mức, trong khi chức năng bảo vệ quá nhiệt động cơ phản ứng với nhiệt độ cuộn dây bất thường.

Bảo vệ quá mô-men xoắn tùy chọn

Cặn bẩn, hạt lạ hoặc các vật cản khác có thể làm tăng mô-men xoắn vận hành van. Khi mô-men xoắn đạt đến ngưỡng cài đặt, công tắc mô-men xoắn tùy chọn sẽ ngắt mạch động cơ, giúp hạn chế tải quá mức cho van và cơ cấu truyền động.

Ngưỡng bảo vệ phải phù hợp với bộ truyền động và cụm van đã chọn. Chức năng bảo vệ quá mô-men xoắn không loại bỏ vật cản hoặc đảm bảo rằng mọi dạng hư hỏng cơ học sẽ được ngăn chặn.

Bảo vệ nhiệt độ cuộn dây động cơ

Bộ bảo vệ nhiệt PTC nằm trong cuộn dây động cơ sẽ ngắt mạch khi nhiệt độ cuộn dây đạt khoảng 105°C. Mạch sẽ tự động đặt lại sau khi nhiệt độ giảm xuống khoảng 80–90°CThiết kế vỏ chống cháy nổ

Các giá trị nhiệt độ này mô tả ngưỡng bảo vệ động cơ, không phải nhiệt độ môi trường cho phép. Phạm vi nhiệt độ môi trường của bộ truyền động được chỉ định là

−25°C đến +55°C.Thiết kế vỏ chống cháy nổ

Động cơ, linh kiện điện tử và các khoang kết nối được tích hợp cấu trúc chống cháy nổ. Khe hở khớp nối và chiều dài kết nối được kiểm soát là một phần của hệ thống bảo vệ, giúp ngăn chặn tia lửa bên trong lan sang bầu khí quyển dễ nổ xung quanh trong các điều kiện được chứng nhận.

Vỏ hợp kim nhôm và các khớp nối chống cháy nổ phải nhất quán với cấu trúc đã được phê duyệt. Công việc lắp đặt, bảo trì và thay thế phải tuân theo hướng dẫn vận hành và yêu cầu chứng nhận hiện hành.

Bảo vệ vỏ và Chứng nhận Khu vực Nguy hiểm

Dòng sản phẩm có

cấp bảo vệ vỏ IP68. Các cấu hình chống cháy nổ bao gồm các ký hiệu khí và bụi theo các sơ đồ chứng nhận hiện hành. IP68 mô tả khả năng chống xâm nhập và không tự thiết lập sự phù hợp chống cháy nổ.Các cấu hình được chứng nhận CSA bao gồm

Class I, Division 1, Groups C và D, và Class I, Zone 1. Các lớp nhiệt độ và ký hiệu đầy đủ phải được xác nhận cho mẫu đã chọn thay vì kết hợp giữa các phê duyệt khác nhau.Trước khi đặt hàng, hãy xác minh phân loại địa điểm, nhóm khí hoặc bụi, yêu cầu nhiệt độ, phạm vi chứng nhận, điện áp nguồn và các chức năng tùy chọn. Lựa chọn cuối cùng cũng nên xác nhận mô-men xoắn van, thời gian vận hành và khả năng tương thích lắp đặt.
