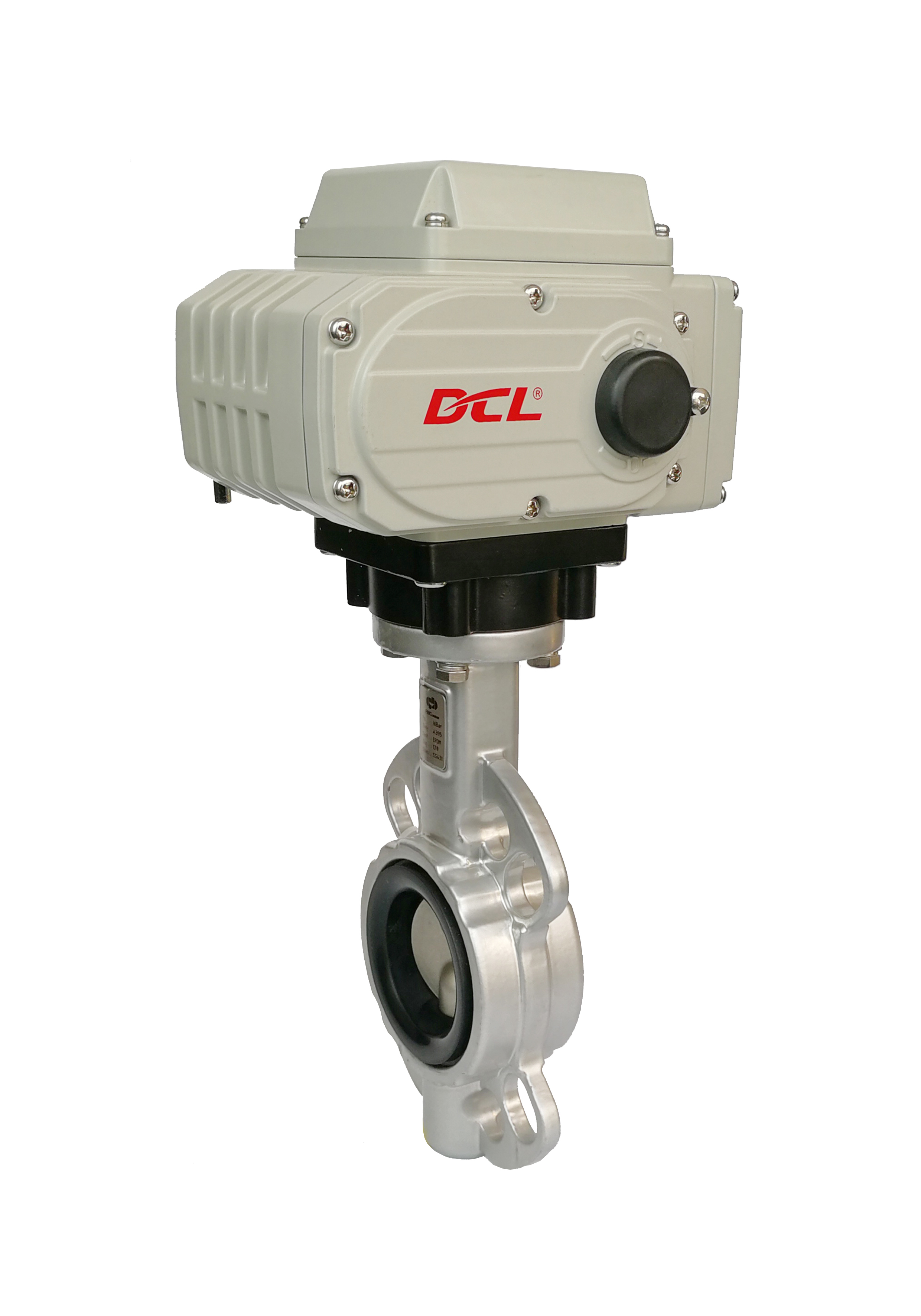

Bộ điều khiển van HVAC nhỏ gọn CSA DC24V 30S 100Nm với giới hạn điện

Tính năng

• Hoạt động 1/4 vòng với giới hạn cơ học
• Tự động hóa van bi và van bướm để điều chỉnh hoặc cắt lưu lượng
• Bánh răng setores trục vít bằng hợp kim đồng rất bền và chống ma sát lực cao
• Hơn 10000 chu kỳ đóng mở hoàn toàn với tải định mức đầy đủ với chu kỳ hoạt động 80%
• Kích thước nhỏ gọn cho không gian hạn chế với vỏ hợp kim nhôm chống chịu thời tiết IP67/loại 4X
• Bảo vệ chống ăn mòn hợp kim nhôm chắc chắn với lớp phủ polyester liên kết nhiệt
• Toàn bộ hệ thống bánh răng kim loại với bánh răng trục vít tự khóa
• Chỉ báo vị trí van trực quan
• Hai công tắc giới hạn điện để xác nhận vị trí van, không cần thêm phanh
• Điều khiển thủ công bằng tay Allen
• Được liệt kê CSA/Tuân thủ UL/Đánh dấu CE/Đã kiểm tra RoHS 3.0
• Cập nhật: Các mẫu nguồn DC12V DCL-02, DCL-05, DCL-10 và DCL-20 đã đạt chứng nhận CSA.
• Cập nhật: Các mẫu nguồn DC24V DCL-100/200/300 đã đạt chứng nhận CSA.

Mô tả

Bộ truyền động điện nhỏ gọn DCL hỗ trợ tự động hóa van trong các mạch nước HVAC và dịch vụ tòa nhà. Kết hợp với van bi hoặc van bướm có kích thước phù hợp, chúng cung cấp hoạt động bật/tắt hoặc điều chỉnh cho các ứng dụng yêu cầu điều chỉnh lưu lượng và giám sát vị trí van. Kiểm soát nhiệt độ và cân bằng thủy lực phụ thuộc vào thiết kế hệ thống hoàn chỉnh, bao gồm van, cảm biến và logic điều khiển.

Điều khiển điều chỉnh với phản hồi vị trí

Đối với các ứng dụng yêu cầu vị trí van trung gian, các cấu hình điều chỉnh DCL áp dụng chấp nhận 4–20mA DC, 1–5V DC hoặc 2–10V DC lệnh và cung cấp 4–20mA DC phản hồi vị trí.

Phạm vi điều chỉnh Loại E tiêu chuẩn quy định sai số cơ bản không lớn hơn ±1% và sai số lặp lại là ≤1%. Các số liệu này mô tả hiệu suất định vị của bộ truyền động chứ không phải độ chính xác ở nhiệt độ phòng hoặc độ chính xác đo lưu lượng nước. Các ứng dụng liên quan đến chuyển động thường xuyên yêu cầu xác nhận nhiệm vụ hoạt động của mẫu đã chọn và tần số chuyển mạch cho phép.

Bảo vệ môi trường cho điều kiện lắp đặt

Bộ truyền động chống chịu thời tiết Loại E tiêu chuẩn cung cấp Bảo vệ IP67, với IP68 có sẵn như một tùy chọn, và phạm vi nhiệt độ môi trường xung quanh được chỉ định là −25°C đến +55°C. Các lắp đặt trong nhà và ngoài trời nên được đánh giá dựa trên các giới hạn này và điều kiện thực tế tại công trường.

Một tùy chọn Bộ sưởi chống ngưng tụ PTC có sẵn cho các cấu hình áp dụng. Nó giúp quản lý rủi ro ngưng tụ bên trong trong môi trường ẩm ướt hoặc những nơi có sự thay đổi nhiệt độ. Bộ sưởi yêu cầu nguồn điện độc lập với chuyển động của van và không thay thế cho các đầu vào cáp hoặc các mối niêm phong vỏ được lắp đặt đúng cách.

Chứng nhận và Tích hợp hệ thống

Chứng nhận nên được kiểm tra dựa trên mẫu bộ truyền động, điện áp và cấu hình chính xác. Tài liệu hỗ trợ chứng nhận CSA và CE/RoHS áp dụng nên được xác nhận trong quá trình mua hàng thay vì giả định bao phủ mọi biến thể.

Trước khi tích hợp, hãy xác minh mô-men xoắn van, kích thước lắp đặt, tín hiệu điều khiển, yêu cầu phản hồi và điều kiện môi trường. Khả năng điều khiển tương tự tự nó không thiết lập khả năng tương thích với một giao thức truyền thông tự động hóa tòa nhà cụ thể.
