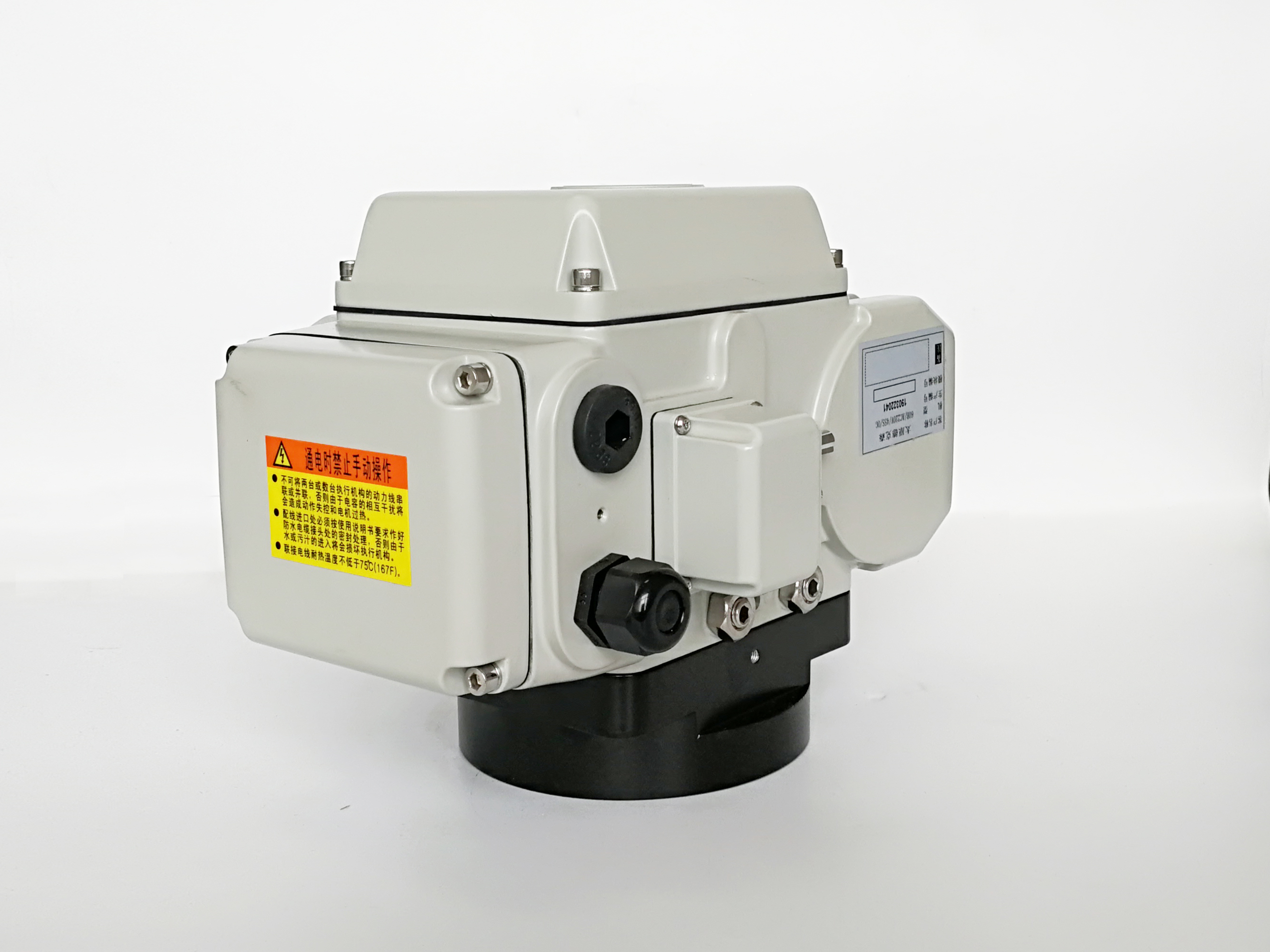

Bộ truyền động điện mở nhanh IP67 CSA CE/UL 20Nm 2S

Tính năng Sản phẩm DCL-K10

• Có sẵn các cấu hình 20 Nm/2 giây, 45 Nm/4 giây và 72 Nm/8 giây.

• Góc quay có thể điều chỉnh 0–90°; thời gian hoạt động dựa trên hành trình 90° đầy đủ.

• Hỗ trợ DC24V, AC24V, AC110V, AC220V và AC380V.

• Mạch điều khiển Loại G cho hoạt động DC24V.

• Mạch điều khiển Loại A/B cho AC24V, AC110V và AC220V.

• Mạch điều khiển ba pha Loại H cho AC380V.

• Tiêu chuẩn IP67, tùy chọn IP68.

• Phạm vi nhiệt độ môi trường xung quanh được nêu là -25°C đến +55°C.

• Giao diện gắn trực tiếp ISO 5211 F05/F07.

• Các tùy chọn trục vuông 9×9, 11×11 và 14×14 mm.

• Hai đầu nối cáp chống thời tiết G1/2 cho dây nguồn và tín hiệu.

• Tùy chọn bộ sưởi chống ngưng tụ, chỉ báo dạng vòm và vận hành thủ công.

Thông số kỹ thuật chính

Mô tả sản phẩm

DCL-K10 là bộ truyền động điện mở nhanh cho van quay một phần tương thích và thiết bị tự động hóa yêu cầu thời gian hoạt động ngắn. Có ba cấu hình mô-men xoắn và tốc độ: 25 N·m ở 2 giây, 50 N·m ở 4 giây, hoặc 80 N·m ở 8 giây, mỗi loại được đo trong một hành trình 90°.

Kết hợp Tốc độ Hoạt động với Yêu cầu Mô-men xoắn

Khả năng mô-men xoắn phụ thuộc vào thời gian hoạt động đã chọn. Cấu hình hai giây cung cấp 25 N·m; cấu hình 80 N·m yêu cầu 8 giây. Chọn cấu hình dựa trên mô-men xoắn hoạt động tối đa của van và thời gian di chuyển cần thiết thay vì kết hợp mô-men xoắn cao nhất với thời gian ngắn nhất.

Tùy chọn Nguồn cấp và Điều khiển

Các nguồn cấp có sẵn bao gồm 24V DC, 24V AC, 110V AC, 220V AC và 380V AC. Mạch điều khiển phụ thuộc vào nguồn cấp đã chọn:

• Loại G: 24V DC.

• Loại A/B: AC một pha 24V, 110V hoặc 220V.

• Loại H: AC ba pha 380V.

Xác nhận dây dẫn và tín hiệu trạng thái cần thiết cho mạch đã chọn trước khi lắp đặt.

Thông số Lắp đặt và Môi trường

DCL-K10 cung cấp hành trình 0–90° có thể điều chỉnh và giao diện gắn trực tiếp ISO 5211 F05/F07. Các trục vuông có sẵn bao gồm 9 × 9, 11 × 11, 14 × 14 và 17 × 17 mm, với chiều cao trục van cho phép lên đến 19 mm.

Vỏ bọc là tiêu chuẩn IP67, với tùy chọn IP68, và phạm vi nhiệt độ môi trường xung quanh được chỉ định là −25°C đến +55°C. Hai đầu nối cáp chống thời tiết G1/2 cung cấp các lối vào riêng biệt cho dây nguồn và tín hiệu.

Giới hạn Ứng dụng

Phạm vi mở nhanh không phù hợp cho các ứng dụng yêu cầu bộ truyền động tự khóa, bao gồm cả các nhiệm vụ van bướm nơi cần tự khóa. Xác nhận xem mô-men xoắn quy trình có thể làm quay ngược van hay không trước khi chọn cấu hình này.

Lựa chọn cuối cùng nên xác minh mô-men xoắn, thời gian hoạt động, yêu cầu tự khóa, kích thước lắp đặt và điều kiện tại chỗ. Tốc độ di chuyển nhanh một mình không thiết lập sự phù hợp cho dịch vụ ngắt khẩn cấp.
