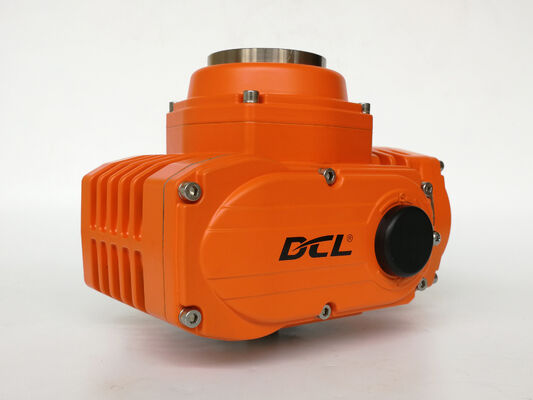

CSA ATEX IP68 50Nm ~ 3000Nm Máy vận hành điện chống nổ Quarter-Turn cho công nghiệp tự động hóa van

• Mô-men xoắn đầu ra tiêu chuẩn từ 50 đến 3000 Nm, với mô-men xoắn tối đa từ 65 đến 3900 Nm.

• Vỏ IP68 và dải nhiệt độ môi trường xung quanh từ -25°C đến +55°C.

• Các ký hiệu bảo vệ chống cháy nổ bao gồm Ex db h IIC T4 Gb và Ex h tb IIIC T135°C Db.

• Các xếp hạng Bắc Mỹ bao gồm Class I, Division 1, Groups C và D, T5/T6, và Class I, Zone 1.

• Có sẵn với điều khiển bật-tắt, phản hồi vị trí hoặc điều khiển điều chỉnh.

• Các phiên bản điều chỉnh chấp nhận đầu vào 4–20 mA, 1–5 VDC hoặc 2–10 VDC và cung cấp phản hồi vị trí 4–20 mA.

• Sai số điều chỉnh cơ bản không quá ±1%, với sai số lặp lại không quá 1%.

• Tùy chọn lắp trực tiếp theo tiêu chuẩn ISO 5211 và nguồn điện DC12V, DC24V, AC110V, AC220V hoặc AC380V tùy thuộc vào mẫu.

• Bảo vệ quá mô-men xoắn tùy chọn, bộ sưởi chống ngưng tụ, Modbus RTU và chức năng trở về an toàn khi mất nguồn.

Dòng bộ truyền động điện chống cháy nổ DCL hỗ trợ tự động hóa van quay một phần tư trong các ứng dụng dầu khí, hóa dầu, hóa chất, luyện kim và các ứng dụng công nghiệp khác. Các mẫu từ DCL-Ex05 đến DCL-Ex300 cung cấp mô-men xoắn đầu ra tiêu chuẩn từ 50 đến 3000 N·m cho van bi, van bướm, van nút và các van quay tương thích khác.

Dòng sản phẩm có vỏ IP68 và dải nhiệt độ môi trường xung quanh được chỉ định là −25°C đến +55°C. Các tùy chọn khu vực nguy hiểm bao gồm các cấu hình được chứng nhận ATEX/IECEx và các cấu hình Class I, Division 1, Groups C và D của Bắc Mỹ.

Việc lựa chọn phải phù hợp với phân loại khí hoặc bụi của lắp đặt, yêu cầu nhiệt độ và chứng nhận áp dụng. Xác nhận mẫu chính xác, ký hiệu bảo vệ chống cháy nổ đầy đủ và điều kiện chứng chỉ trước khi chỉ định bộ truyền động. Bản thân bảo vệ IP68 không chứng minh sự phù hợp với khu vực nguy hiểm.

Các cấu hình có sẵn bao gồm điều khiển bật/tắt, phản hồi trạng thái tiếp điểm khô, phản hồi chiết áp và điều khiển vị trí điều chỉnh.

Các phiên bản điều chỉnh chấp nhận tín hiệu lệnh 4–20 mA DC, 1–5 VDC hoặc 2–10 VDC và cung cấp phản hồi vị trí 4–20 mA DC. Sai số cơ bản được chỉ định của chúng không lớn hơn ±1%, với sai số lặp lại ≤1%. Các số liệu này mô tả hiệu suất định vị của bộ truyền động chứ không phải độ chính xác điều khiển lưu lượng của toàn bộ hệ thống van.

Chức năng bảo vệ quá mô-men xoắn tùy chọn ngắt mạch động cơ khi mô-men xoắn đạt đến ngưỡng cài đặt trước, giúp bảo vệ chống lại tải quá mức trong quá trình van bị kẹt.

Cấu hình an toàn khi mất nguồn lưu trữ năng lượng tùy chọn sử dụng siêu tụ điện hoặc pin, tùy thuộc vào mẫu. Sau khi mất nguồn điện bên ngoài, nó có thể điều khiển van mở hoàn toàn hoặc đóng hoàn toàn, hoặc giữ nguyên vị trí hiện tại, theo cài đặt đã chọn.

Trước khi đặt hàng, hãy xác nhận mô-men xoắn hoạt động của van, kích thước lắp đặt, điện áp nguồn, góc quay, thời gian hoạt động và tín hiệu điều khiển. Các chức năng và phụ kiện tùy chọn cũng phải phù hợp với mẫu đã chọn và nằm trong phạm vi chứng nhận áp dụng.
