Thông tin chi tiết sản phẩm
| Thời gian/mô -men xoắn tiêu chuẩn | 15s/18nm | Thời gian/mô -men xoắn tùy chọn | 7s/9nm 60s/18nm |
|---|---|---|---|
| Tổng trọng lượng | 1,2kg | Nguồn điện | 24VAC/110VAC/220VAC |
| Công suất động cơ | 6W | Nhiệt độ môi trường xung quanh | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Góc cài đặt | 360° | Lớp bảo vệ | IP67 Nema4/4x |
Mô tả sản phẩm
Tính năng sản phẩm
Đầu ra tiêu chuẩn 18 Nm với thời gian hoạt động 15 giây.
Mô-men xoắn tối đa 24 Nm.
Cấu hình hoạt động tùy chọn 7 giây/9 Nm và 30 giây/25 Nm.
Góc quay có thể điều chỉnh 0–90° cho van bi nhỏ và van bướm.
Thiết kế nhỏ gọn 1,2 kg cho thiết bị có không gian lắp đặt hạn chế.
Vỏ IP67 với dải nhiệt độ môi trường hoạt động từ -25°C đến +55°C.
Nguồn điện DC12V, DC24V, AC24V, AC110V và AC220V tùy thuộc vào model.
Tùy chọn điều khiển đóng-mở, vị trí trung gian và điều chỉnh.
Giao diện lắp trực tiếp ISO 5211 F03, F04 và F05.
Tùy chọn trục vuông 9*9 mm và 11*11 mm cho thân van cao tới 16 mm.
Lắp đặt 360° và kết nối cáp bảy lõi.
Mô tả sản phẩm

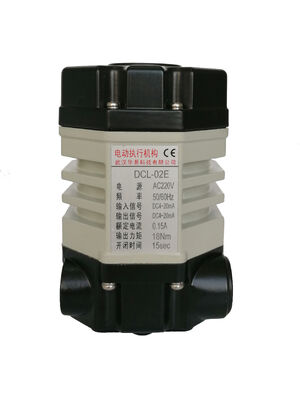

DCL-02 là bộ truyền động van điện tử nhỏ gọn, trọng lượng khoảng 1,2 kg, được thiết kế cho van bi nhỏ, van bướm và các thiết bị khác yêu cầu chuyển động quay có thể điều chỉnh 0–90°. Kích thước nhỏ gọn phù hợp với các ứng dụng tự động hóa van nơi không gian lắp đặt bị hạn chế.
Mô-men xoắn và thời gian hoạt động
Cấu hình tiêu chuẩn cung cấp mô-men xoắn đầu ra 16 N·m với thời gian hoạt động 15 giây. Cấu hình tùy chọn cung cấp 9 N·m ở 7 giây, cung cấp tùy chọn hoạt động nhanh hơn cho các ứng dụng có yêu cầu mô-men xoắn thấp hơn. Chọn sự kết hợp mô-men xoắn và thời gian di chuyển dựa trên tải trọng hoạt động thực tế của van.
Vỏ và điều kiện ứng dụng
DCL-02 có vỏ IP67 và dải nhiệt độ hoạt động môi trường từ -25°C đến +55°C. Các ứng dụng bao gồm xử lý nước, HVAC, tự động hóa tòa nhà, hệ thống nước chữa cháy và thiết bị đường ống công nghiệp nhỏ gọn, tùy thuộc vào yêu cầu dự án. Mức nhiệt độ môi trường áp dụng cho môi trường xung quanh bộ truyền động, chứ không phải cho chất lỏng xử lý.
Giao diện lắp trực tiếp
Các giao diện lắp đặt ISO 5211 F03, F04 và F05 có sẵn với trục vuông 9 × 9 mm hoặc 11 × 11 mm. Chiều cao thân van cho phép là lên đến 16 mm.
Trước khi đặt hàng, hãy kiểm tra mặt bích van, kích thước thân van, khoảng hở lắp đặt và mô-men xoắn hoạt động. Đường kính van danh nghĩa là không đủ để lựa chọn bộ truyền động cuối cùng.
Nguồn điện và tùy chọn điều khiển
Nguồn điện khả dụng bao gồm 12V DC, 24V DC, 24V AC, 110V AC và 220V AC. Các tùy chọn điều khiển bao gồm hoạt động đóng/mở, dừng ở vị trí trung gian và điều khiển điều chỉnh, tùy thuộc vào nguồn điện và mạch được chọn.
Các chức năng điều khiển phụ thuộc vào cấu hình. Xác nhận tín hiệu lệnh, cấu hình phản hồi và dây nối cần thiết trước khi tích hợp bộ truyền động vào hệ thống điều khiển.
Thông số kỹ thuật
| Thông số hiệu suất | |||||
| Loại | DCL-02 | ||||
| Nguồn điện | DC24V | AC24V | AC110V | AC220V | DC12V |
| Công suất động cơ | 8W | 6W | 6W | 6W | 8W |
| Dòng điện định mức | 0.7A | 1.3A | 0.3A | 0.15A | 1.6A |
| Thời gian/Mô-men xoắn tiêu chuẩn | 15S/18Nm | ||||
| Thời gian/Mô-men xoắn tùy chọn | 7S/9Nm 60S/18Nm | ||||
| Góc quay hoặc vòng quay | 0～900 | ||||
| Mạch điều khiển khả dụng | Loại G | Loại A,B | Loại A,B ,E , | ||
| Tổng trọng lượng | 1.2kg | ||||
| Điện trở cách điện | 100MΩ/250VDC | 100MΩ/500VDC | |||
| Lớp chịu điện áp | 500VAC 1 phút | 1500VAC 1 phút | |||
| Lớp bảo vệ | IP67 | ||||
| Góc lắp đặt | 3600 ở bất kỳ góc nào | ||||
| Giao diện điện | Cáp 7 lõi để kết nối | ||||
| Nhiệt độ môi trường | -25～+55℃ | ||||
| Cầu chì | 2A | 3A | 1A | 1A | |
Tính năng
- Hoạt động một phần tư vòng
- Hai công tắc giới hạn phụ để xác nhận vị trí van
- Vỏ nhôm đúc áp lực cứng với khả năng chống chịu thời tiết IP67 và NEMA 4X
- Động cơ không quạt với mô-men xoắn khởi động cao và lực quán tính nhỏ
- Hệ thống bánh răng tự khóa hoàn toàn bằng kim loại, giữ nguyên vị trí cuối cùng khi mất điện
- Chỉ báo vị trí van/chỉ báo phẳng hoặc chỉ báo lồi có sẵn
- Điều khiển bằng tay
- Lắp đặt trực tiếp tiêu chuẩn ISO5211
- Được chứng nhận CSA theo UL 429 và CSA C22.2, dấu CE
