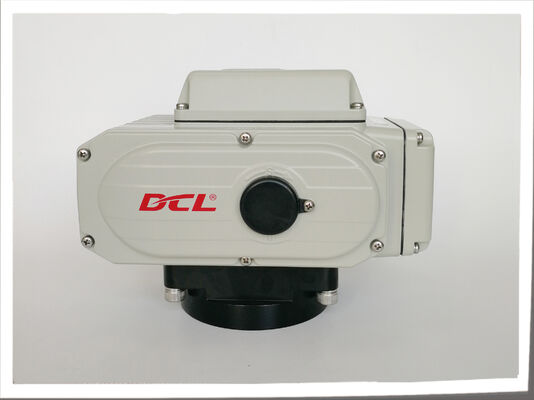

Lỗi cơ bản loại không gian chết có thể điều chỉnh ≤ 1% bộ truyền động điện nhỏ gọn
| Nguồn điện | 24VAC/110VAV/220VAC/380VAC | Công suất động cơ | 6W đến 140W |
|---|---|---|---|
| Mô -men xoắn tiêu chuẩn | 50nm đến 2500nm/442in.lbs đến 22125in.lbs | Giờ tiêu chuẩn | 20 đến 75s |
| Tín hiệu đầu vào | 4-20MADC/1-5VDC/2-10VDC | Tín hiệu đầu ra | 4-20madc |
| Lớp bảo vệ | IP67 Nema4/4x | Tổng trọng lượng | 1,2kg đến 20kg |
| Nhiệt độ môi trường xung quanh | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Góc cài đặt | 360° |
Bộ truyền động điện nhỏ gọn có thể điều chỉnh khoảng chết với lỗi cơ bản ≤ 1%
Tính năng
- Hoạt động góc phần tư tỷ lệ với tín hiệu đầu vào
- EMC hiệu suất cao với EFT, ESD và chống đột biến điện áp cao đã được thử nghiệm cho bộ điều khiển
- Động cơ chịu tải nặng có bảo vệ quá nhiệt
- Chỉ báo vị trí van/chỉ báo phẳng hoặc chỉ báo lồi có sẵn
- Tín hiệu đầu ra 4-20mA cho vị trí van
- Giá đỡ van đa mặt bích tiêu chuẩn ISO5211
- Bộ điều khiển thông minh đa chức năng được đóng gói hoàn toàn, chống rung và ẩm
- Khả năng chống nhiễu hàng đầu thế giới, độ chính xác và độ nhạy điều khiển
- Chức năng tự hiệu chuẩn và tự kiểm tra sự cố
- Thiết kế động cơ/bộ điều khiển/vỏ tích hợp độc đáo với kích thước rất nhỏ
- Vỏ hợp kim nhôm chống chịu thời tiết với lớp phủ polyester liên kết nhiệt
- Khả năng chống ăn mòn cấp C3 với thử nghiệm phun muối 1000 giờ
- Điều khiển thủ công bằng cờ lê hoặc bánh xe tay
- Chứng nhận CSA theo tiêu chuẩn UL và CSA/CE đã được đánh dấu/RoHS 3.0 đã vượt qua
Mô tả
Bộ truyền động điện điều chỉnh DCL nhỏ gọn điều khiển việc đóng mở van bi, van bướm và các van góc phần tư khác. Các ứng dụng điển hình bao gồm HVAC, xử lý nước và các quy trình công nghiệp yêu cầu điều chỉnh lưu lượng, áp suất, nhiệt độ hoặc mức.
Bộ điều khiển tích hợp chấp nhận lệnh 4–20 mA, 1–5 VDC hoặc 2–10 VDC và cung cấp phản hồi vị trí van 4–20 mA cho các hệ thống PLC, DCS hoặc điều khiển tòa nhà tương thích. Tài liệu quy định lỗi cơ bản không quá ±1%, với lỗi đảo chiều và lỗi lặp lại không quá 1%. Vùng chết có thể điều chỉnh từ 0,5%–5,0% cho phép cài đặt phản hồi phù hợp với ứng dụng.
Các thông số kỹ thuật này mô tả việc định vị bộ truyền động. Hiệu suất điều khiển quy trình tổng thể cũng phụ thuộc vào đặc tính lưu lượng của van, cảm biến, logic điều khiển và điều kiện vận hành.
Bộ điều khiển sử dụng lớp nhựa epoxy để giảm tiếp xúc trực tiếp của các bộ phận điện tử và cung cấp bảo vệ cấu trúc chống ẩm và rung động. Động cơ tích hợp bảo vệ nhiệt PTC, trong khi giới hạn điện và cơ khí kiểm soát hành trình. Các phiên bản điều chỉnh sử dụng chế độ làm việc gián đoạn S4, vì vậy tần suất hoạt động và yêu cầu tải nên được kiểm tra trong quá trình lựa chọn.
Các mẫu chính có vỏ hợp kim nhôm với bảo vệ IP67 tiêu chuẩn và IP68 tùy chọn. Phạm vi nhiệt độ môi trường xung quanh được nêu là -25°C đến +55°C. Giao diện lắp đặt ISO 5211 hỗ trợ lắp đặt trực tiếp trên các van tương thích. Nguồn điện, chỉ báo vị trí, vận hành thủ công và các tùy chọn giao tiếp phải được xác nhận cho mẫu đã chọn.
Thông số kỹ thuật
| Loại | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Nguồn | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Mô-men xoắn đầu ra | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| Thời gian hoạt động | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Góc quay | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Công suất động cơ | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| Dòng điện định mức | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Tổng trọng lượng | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| Tín hiệu đầu vào | 4-20mADC,1-5VDC,2-10VDC | |||||||
| Tín hiệu đầu ra | 4-20mADC | |||||||
| Lỗi cơ bản | không quá ±1% | |||||||
| Lỗi đảo chiều | không quá 1% | |||||||
| Khoảng chết | 0.5%-5.0% có thể điều chỉnh | |||||||
| Đặc tính giảm chấn | 0 lần | |||||||
| Lỗi lặp lại trong bộ truyền động | ≤1% | |||||||
| Điện trở cách điện | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Lớp điện áp chịu đựng | AC24V:500VAC 1phút AC110/220V:1500VAC 1phút | |||||||
| Lớp bảo vệ | IP67 | |||||||
| Góc lắp đặt | 360° ở bất kỳ góc nào | |||||||
| Giao diện điện | Hai đầu nối cáp chống nước G1/2, một cho đường nguồn và một cho đường tín hiệu | |||||||
| Nhiệt độ môi trường | -20℃~+55℃ | |||||||
| Chức năng tùy chọn | Bộ bảo vệ quá mô-men xoắn/Bộ sưởi chống ẩm/Công tắc tiếp điểm thụ động/Chỉ báo vòm/Tay cầm | |||||||
| Ghi chú | Nếu cần bất kỳ tín hiệu đầu vào hoặc đầu ra nào khác, vui lòng ghi rõ trong đơn đặt hàng. | |||||||
![]()
![]()
