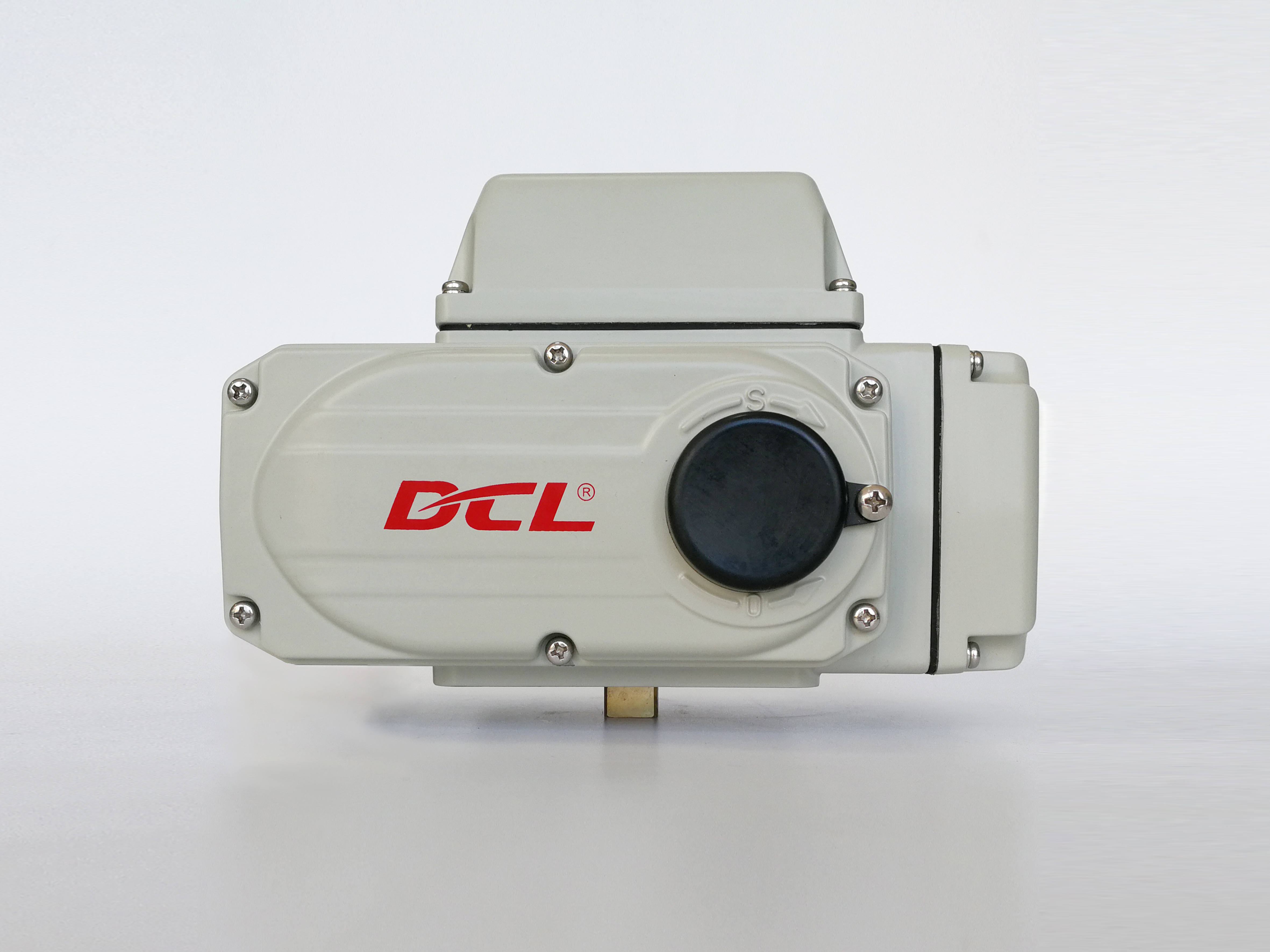

Bộ truyền động điện mở nhanh IP67 2–8 giây 25–80 Nm
Thông tin chi tiết sản phẩm
| Tên | Thiết bị truyền động điện mở và đóng nhanh | Nguồn điện | 24VAC/110VAV/220VAC/380VAC/24VDC |
|---|---|---|---|
| kiểu | Bộ truyền động tốc độ nhanh | Hoạt động | 1/4 lượt hoạt động |
| Lớp bảo vệ | IP67 | Mạng sống | Hơn 10000 lần vòng đời |
| Làm nổi bật | Bộ truyền động điện mở nhanh IP67,Bộ truyền động điện mô-men xoắn 25–80 Nm,Bộ truyền động mở nhanh 2–8 giây |
||
Mô tả sản phẩm
Tính năng sản phẩm DCL-K10
-
Có sẵn các cấu hình 25 Nm/2 giây, 50 Nm/4 giây và 80 Nm/8 giây.
-
Hành trình điều chỉnh 0–90°; thời gian hoạt động dựa trên hành trình đầy đủ 90°.
-
Hỗ trợ DC24V, AC24V, AC110V, AC220V và AC380V.
-
Mạch điều khiển loại G cho hoạt động DC24V.
-
Mạch điều khiển loại A/B cho AC24V, AC110V và AC220V.
-
Mạch điều khiển ba pha loại H cho AC380V.
-
IP67 tiêu chuẩn, tùy chọn IP68.
-
Phạm vi nhiệt độ môi trường hoạt động từ -25°C đến +55°C.
-
Giao diện lắp trực tiếp ISO 5211 F05/F07.
-
Tùy chọn trục vuông 9×9, 11×11 và 14×14 mm.
-
Hai đầu nối cáp chống thời tiết G1/2 cho dây nguồn và tín hiệu.
-
Tùy chọn bộ sưởi chống ngưng tụ, chỉ báo dạng vòm và vận hành thủ công.
Thông số kỹ thuật chính
| Thông số | Thông số kỹ thuật DCL-K10 |
|---|---|
| Thời gian/mô-men xoắn mở nhanh | 25 Nm/2 giây; 50 Nm/4 giây; 80 Nm/8 giây |
| Cơ sở thời gian hoạt động | Hành trình đầy đủ 0–90° |
| Góc hành trình | Điều chỉnh 0–90° |
| Nguồn cấp | DC24V, AC24V, AC110V, AC220V, AC380V |
| Công suất động cơ | 25 W cho phiên bản DC và AC chính; 15 W cho AC380V |
| Mạch điều khiển | DC24V: Loại G; AC một pha: Loại A/B; AC380V: Loại H |
| Cấp bảo vệ vỏ | IP67 tiêu chuẩn; IP68 tùy chọn |
| Nhiệt độ môi trường | -25°C đến +55°C |
| Tổng trọng lượng | Khoảng 4,5 kg |
| Hướng lắp đặt | 360° |
| Đầu vào cáp | Hai đầu nối cáp chống thời tiết G1/2 |
| Mặt bích lắp | ISO 5211 F05/F07 |
| Trục vuông | 9×9, 11×11 hoặc 14×14 mm |
| Chiều cao trục cho phép | ≤19 mm |
| Chức năng tùy chọn | Bộ sưởi chống ngưng tụ, chỉ báo dạng vòm, vận hành thủ công |
Mô tả sản phẩm
DCL-K10 là bộ truyền động điện mở nhanh cho van góc phần tư nhỏ và thiết bị tự động hóa yêu cầu thời gian phản hồi ngắn xác định. Các cấu hình có sẵn cung cấp hành trình đầy đủ 90° ở 25 Nm trong hai giây, 50 Nm trong bốn giây hoặc 80 Nm trong tám giây.
Các tùy chọn nguồn cấp bao gồm DC24V, AC24V, AC110V, AC220V và AC380V. Mạch điều khiển phụ thuộc vào nguồn cấp: Loại G được sử dụng cho DC24V, Loại A/B cho các phiên bản AC một pha được liệt kê và Loại H cho hoạt động ba pha AC380V.
Bộ truyền động có hành trình điều chỉnh 0–90° và giao diện lắp trực tiếp ISO 5211 F05/F07. IP67 là tiêu chuẩn, IP68 là tùy chọn và phạm vi nhiệt độ môi trường hoạt động là -25°C đến +55°C. Hai đầu nối cáp chống thời tiết G1/2 tách biệt dây nguồn và tín hiệu.
Mô-men xoắn có sẵn liên quan trực tiếp đến thời gian hoạt động. Phiên bản hai giây cung cấp 25 Nm và không nên được mô tả là bộ truyền động 80 Nm hai giây. Cấu hình chính xác phải được chọn theo mô-men xoắn vận hành tối đa của van và thời gian phản hồi yêu cầu.
Tài liệu sản phẩm nêu rõ rằng phạm vi mở nhanh không phù hợp với van bướm hoặc các van khác yêu cầu bộ truyền động tự khóa. Trước khi lựa chọn, kỹ sư nên xác nhận rằng mô-men xoắn quy trình không thể làm quay ngược van và xác minh mặt bích lắp, trục vuông và chiều cao trục van.
