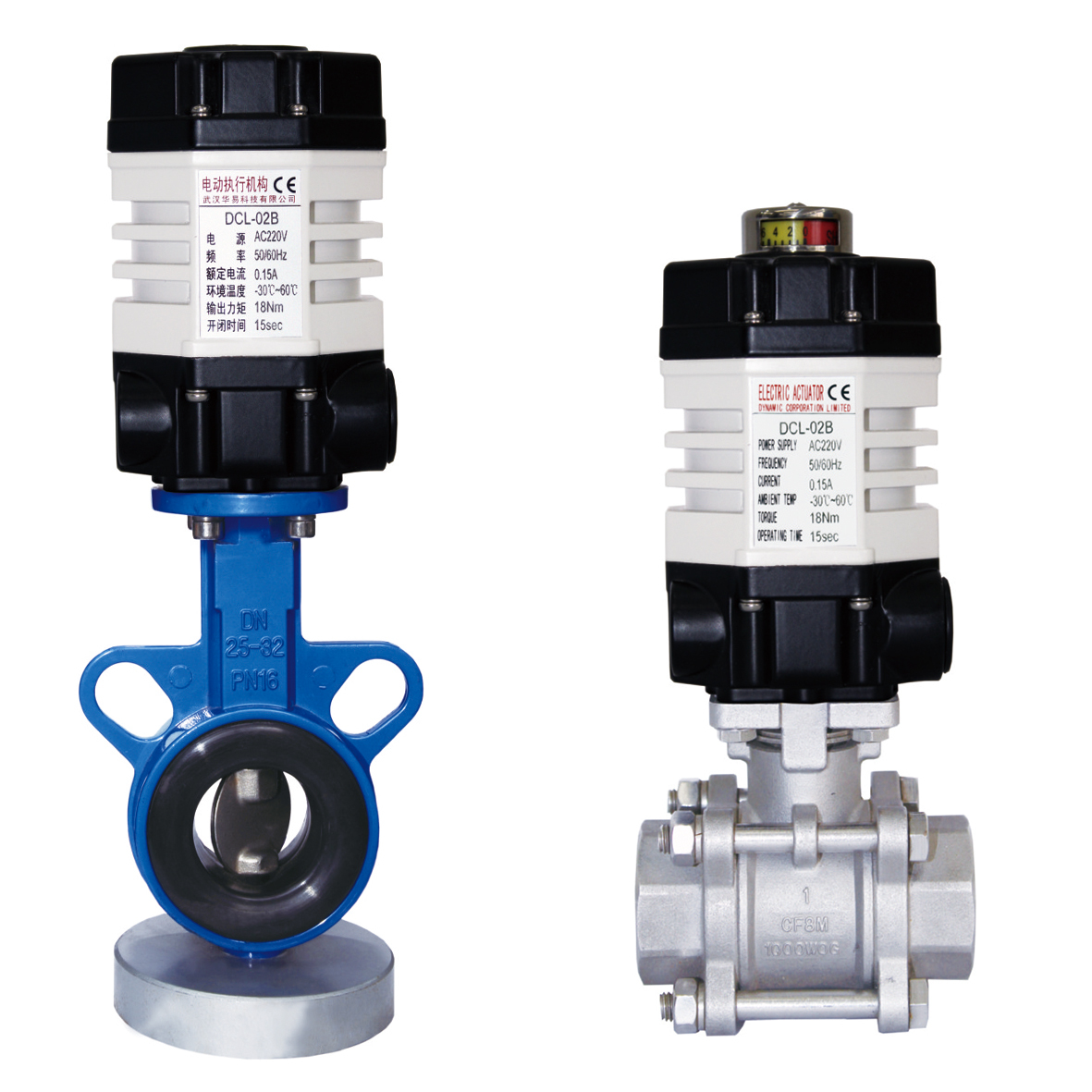

CSA IP67 18Nm Subminiature Quarter-Turn Electric Actuator

  • CSA IP67 18Nm Subminiature Quarter-Turn Electric Actuator
  • CSA IP67 18Nm Subminiature Quarter-Turn Electric Actuator
Nguồn gốc VŨ HÁN, TRUNG QUỐC
Hàng hiệu DCL
Chứng nhận CE/ROHS/CSA/IP67
Số mô hình DCL-02B
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói Thùng/Pallet
Thời gian giao hàng 7 ngày làm việc
Điều khoản thanh toán D/P,T/T,Western Union,
Khả năng cung cấp 5000 chiếc / tháng
Thông tin chi tiết sản phẩm
Thời gian/mô -men xoắn tiêu chuẩn 15s/18nm Thời gian/mô -men xoắn tùy chọn 7s/9nm 60s/18nm
Tổng trọng lượng 1,2kg Nguồn điện 24VAC/110VAC/220VAC
Công suất động cơ 6W Nhiệt độ môi trường xung quanh -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F.
Góc cài đặt 360° Lớp bảo vệ IP67 Nema4/4x
Làm nổi bật

Máy điều khiển điện CSA IP67

,

Động cơ chuyển động một phần tư nhỏ

,

Bộ điều khiển điện 18Nm nhỏ gọn
Để lại lời nhắn
Mô tả sản phẩm
Tính năng sản phẩm

  • Sản lượng tiêu chuẩn 18 Nm với thời gian hoạt động 15 giây.

  • Động lực tối đa là 24 Nm.

  • Các cấu hình hoạt động tùy chọn 7 s/9 Nm và 30 s/25 Nm.

  • Điều chỉnh chuyển động 0 ̊ 90 ° cho van bóng và van bướm nhỏ.

  • Thiết kế nhỏ gọn 1,2 kg cho thiết bị với không gian lắp đặt hạn chế.

  • Khung IP67 với phạm vi nhiệt độ môi trường được chỉ định từ -25 °C đến +55 °C.

  • Các nguồn điện DC12V, DC24V, AC24V, AC110V và AC220V tùy theo mô hình.

  • Các tùy chọn điều khiển bật, tắt và điều chỉnh.

  • ISO 5211 F03, F04 và F05 giao diện gắn trực tiếp.

  • Các tùy chọn ổ đĩa vuông 9 * 9 mm và 11 * 11 mm cho các thân van cao đến 16 mm.

  • Cài đặt qua 360 ° và kết nối cáp bảy lõi.

Mô tả sản phẩm

DCL-02 là một thiết bị điều khiển điện bán lẻ với trọng lượng khoảng 1,2 kg. Nó được thiết kế cho các van bóng nhỏ,van bướm và các thiết bị khác đòi hỏi chuyển động xoay điều chỉnh 0 ̊90 °.

Cấu hình tiêu chuẩn của nó cung cấp mô-men xoắn đầu ra 16 Nm với thời gian hoạt động 15 giây, trong khi mô-men xoắn tối đa được liệt kê là 24 Nm.Các cấu hình tùy chọn bao gồm 7 giây ở 9 Nm và 30 giây ở 25 Nm, cho phép tốc độ hoạt động được phù hợp với yêu cầu mô-men xoắn của van.

Máy điều khiển có vỏ IP67 và phạm vi nhiệt độ môi trường được xác định từ -25 °C đến +55 °C. Các ứng dụng điển hình bao gồm xử lý nước, HVAC, tự động hóa tòa nhà, hệ thống nước chữa cháy,Thiết bị công nghiệp và hệ thống ống dẫn tự động nhỏ.

Các giao diện gắn trực tiếp theo tiêu chuẩn ISO 5211 F03, F04 và F05 có sẵn với vuông ổ 9 * 9 mm hoặc 11 * 11 mm. Chiều cao thân van được phép lên đến 16 mm.kích thước thân và mô-men xoắn hoạt động thực tế nên được kiểm tra trước khi đặt hàng thay vì chọn động cơ chỉ bằng đường kính bình danh nghĩa.

Tùy thuộc vào mạch cung cấp điện và điều khiển, DCL-02 có thể cung cấp hoạt động bật tắt, điều khiển vị trí trung gian hoặc điều khiển điều chỉnh.AC110V và AC220V, làm cho bộ điều khiển phù hợp với thiết bị nhỏ gọn và hệ thống tự động hóa van điện áp thấp.

Thông số kỹ thuật
Các thông số hiệu suất
Loại DCL-02
Sức mạnh DC24V AC24V AC110V AC220V DC12V
Năng lượng động cơ 8W 6W 6W 6W 8W
Lưu lượng điện 0.7A 1.3A 0.3A 0.15A 1.6A
Thời gian tiêu chuẩn/cối xoắn 15S/18Nm
Thời gian/cối xoắn tùy chọn 7S/9Nm 60S/18Nm
góc quay hoặc xoay 0 ¢ 900
Vòng điều khiển có sẵn G Loại A,B Loại A,B,E,
Tổng trọng lượng 1.2kg
Kháng cách nhiệt 100MΩ/250VDC 100MΩ/500VDC
Chống điện áp lớp 500VAC 1 phút 1500VAC 1 phút
Lớp bảo vệ IP67
góc lắp đặt 3600ở mọi góc
Giao diện điện Cáp 7 lõi để kết nối
Nhiệt độ xung quanh -25°C+55°C
Chất bảo hiểm 2A 3A 1A 1A
Đặc điểm
  • Hoạt động chuyển động một phần tư
  • Hai công tắc giới hạn phụ trợ để xác nhận vị trí van
  • Khung nhôm đúc cao áp suất cứng với chống thời tiết IP67 và NEMA 4X
  • Động cơ không thông gió có mô-men xoắn khởi động cao và lực quán tính nhỏ
  • Tất cả kim loại tự khóa bánh xe tàu, ở lại vị trí cuối cùng được biết đến sau khi mất điện
  • Chỉ số vị trí van / chỉ số phẳng hoặc chỉ số tròn có sẵn
  • Lưu ý thủ công
  • Tiêu chuẩn ISO5211 lắp đặt trực tiếp
  • CSA được chứng nhận theo UL 429 và CSA C22.2, Dấu CE
