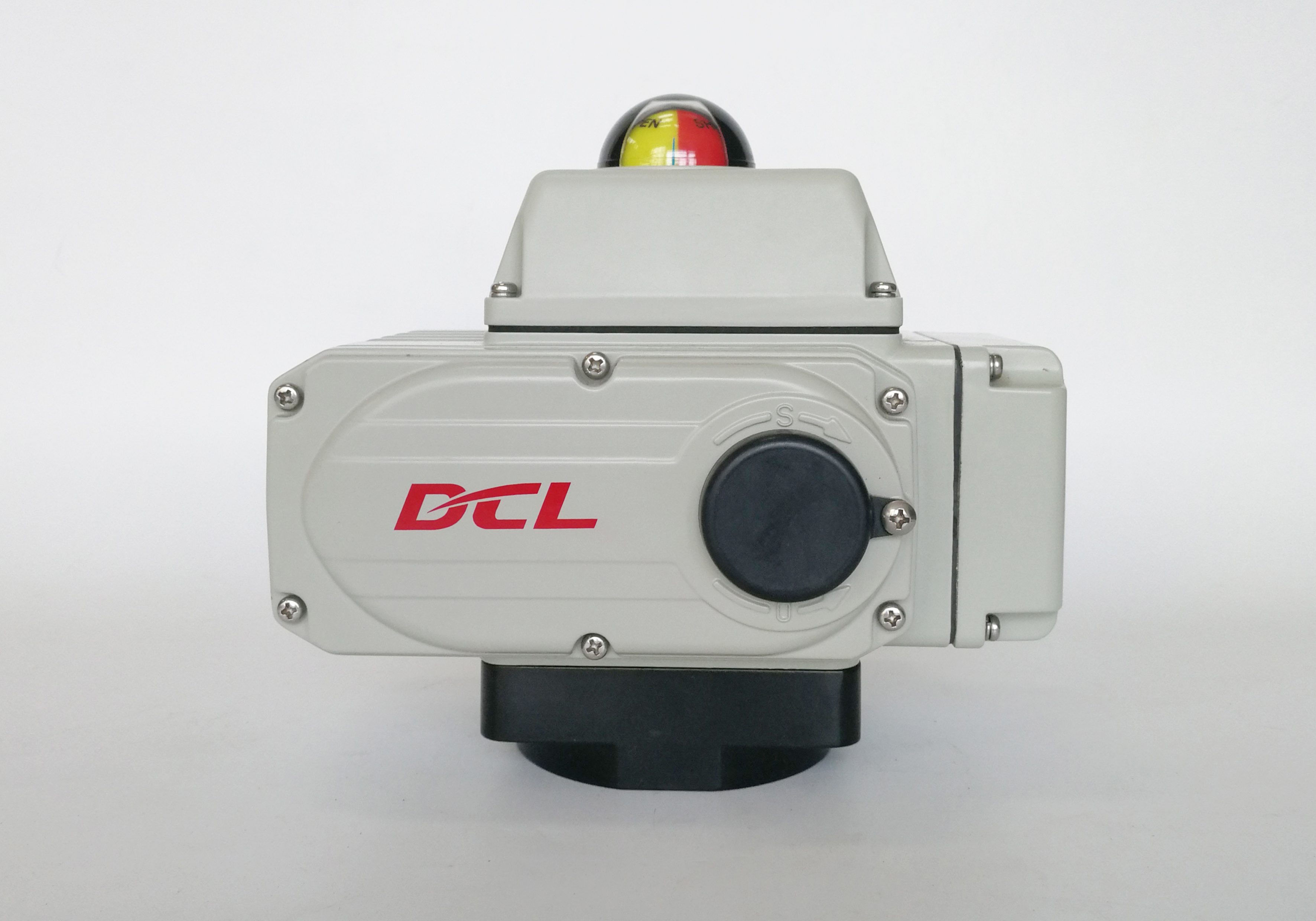

Bộ truyền động nhỏ gọn CSA 30S 100Nm hoạt động 1/4 vòng với giới hạn cơ học
Thông tin chi tiết sản phẩm
| Nguồn điện | 24VAC/110VAV/220VAC/380VAC/24VDC | Góc cài đặt | 360° |
|---|---|---|---|
| Thời gian/mô -men xoắn tiêu chuẩn | 15s đến 75 giây/18nm đến 2500nm/160in.lbs đến 22125in.lbs | Tổng trọng lượng | 1,2kg đến 20kg |
| Công suất động cơ | 6W đến 140W | Nhiệt độ môi trường xung quanh | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Lớp bảo vệ | IP67 Nema4/4x |
Mô tả sản phẩm
Động cơ cảm ứng đảo chiều không thông gió, bộ truyền động nhỏ gọn
Tính năng
- Hoạt động 1/4 vòng với giới hạn cơ học
- Tự động hóa van bi và van bướm để điều chỉnh hoặc cắt lưu lượng
- Bánh răng setores trục vít bằng hợp kim đồng rất bền và chống ma sát lực cao
- Hơn 10.000 chu kỳ đóng mở hoàn toàn với tải định mức đầy đủ, tỷ lệ làm việc 80%
- Kích thước nhỏ gọn cho không gian hạn chế với vỏ hợp kim nhôm chống chịu thời tiết IP67/loại 4X
- Hợp kim nhôm chắc chắn chống ăn mòn với lớp phủ polyester liên kết nhiệt
- Toàn bộ hệ thống bánh răng kim loại với trục vít tự khóa
- Chỉ báo vị trí van trực quan
- Hai công tắc giới hạn điện để xác nhận vị trí van, không cần phanh bổ sung
- Cơ cấu điều khiển thủ công bằng tay Allen
- Được chứng nhận CSA/tuân thủ UL/đánh dấu CE/kiểm tra RoHS 3.0
- Cập nhật: Các mẫu nguồn DC12V DCL-02, DCL-05, DCL-10 và DCL-20 đã đạt chứng nhận CSA.
- Cập nhật: Các mẫu nguồn DC24V DCL-100/200/300 đã đạt chứng nhận CSA.
Mô tả
Bộ truyền động điện nhỏ gọn DCL được thiết kế để tích hợp đáng tin cậy vào các hệ thống tự động hóa tòa nhà và HVAC hiện đại. Thường được kết hợp với van bướm, chúng cung cấp khả năng kiểm soát chính xác nhiệt độ trong nhà, lưu lượng không khí, lưu lượng nước và cân bằng hệ thống thủy lực.
Điều chế tần số cao và tuổi thọ dài
Đối với các ứng dụng yêu cầu định vị van thường xuyên và chính xác, bộ truyền động DCL sử dụng động cơ chịu tải nặng với chu kỳ làm việc lên đến 70%. Điều này cho phép điều chế thường xuyên và định vị lặp lại trong khi vẫn duy trì hiệu suất ổn định trong thời gian hoạt động kéo dài. Thiết kế cơ khí và điện bền bỉ của chúng giúp giảm yêu cầu bảo trì và hỗ trợ chi phí sở hữu tổng thể thấp hơn trong suốt vòng đời dịch vụ của bộ truyền động.
Hoạt động đáng tin cậy cho các ứng dụng trong nhà và ngoài trời
Được thiết kế cho môi trường HVAC khắc nghiệt, bộ truyền động điện nhỏ gọn DCL phù hợp cho cả lắp đặt trong nhà và ngoài trời. Có thể tích hợp bộ gia nhiệt chống ngưng tụ tùy chọn để giúp ngăn ngừa sự tích tụ hơi ẩm bên trong và giảm nguy cơ ăn mòn do ngưng tụ.
Tuân thủ các tiêu chuẩn an toàn quốc tế
Bộ truyền động điện HVAC DCL được kiểm tra theo các yêu cầu UL và CSA hiện hành và được bảo vệ bởi chứng nhận CSA. Chúng cũng được SGS xác minh độc lập về việc tuân thủ các yêu cầu CE và RoHS, hỗ trợ sử dụng trong các dự án tự động hóa tòa nhà và HVAC quốc tế.
Thông số kỹ thuật
| Loại bộ truyền động | Thời gian/Mô-men xoắn tiêu chuẩn | Thời gian/Mô-men xoắn tùy chọn | Góc quay (Phạm vi tối đa) | Tổng trọng lượng | Nguồn điện | Mạch điều khiển đã chọn |
|---|---|---|---|---|---|---|
| DCL-02 | 15S/18Nm | 7S/9Nm 60S/18Nm | 0~90° Có thể điều chỉnh | 1.2Kg | DC12V/DC24V/AC24V AV110V/AC220V | Các loại A/B/E/G |
| DCL-05 | 20S/50Nm | 4S/20Nm 10S/30Nm 60S/50Nm | 0~360° Có thể điều chỉnh | 2.5Kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | Các loại A/B/C/D/E/F/G/H |
| DCL-10 | 30S/100Nm | 15S/50Nm 60S/100Nm | 0~360° Có thể điều chỉnh | 4.5Kg | DC12V/DC24V/AC24V AV110V/AC220V/AC380V | Các loại A/B/C/D/E/F/G/H |
| DCL-20 | 30S/200Nm | 15S/100Nm 60S/200Nm | 0~90° Có thể điều chỉnh | 9Kg | DC24V/AC24V AV110V/AC220V/AC380V | Các loại A/B/C/D/E/F/G/H |
| DCL-40 | 30S/400Nm | 15S/200Nm 60S/400Nm | 9.5Kg | |||
| DCL-60 | 45S/600Nm | 10Kg | ||||
| DCL-100 | 30S/1000Nm | 15S/500Nm | 0~90° Có thể điều chỉnh | 19Kg |
DC24V/AC110V/ AC220V/AC380V |
Các loại A/B/C/D/E/F/H |
| DCL-200 | 90S/2000Nm | 19.5Kg | ||||
| DCL-300 | 110S/3000Nm | 20Kg | ||||
| Danh sách thông số hiệu suất của loại điều chỉnh (Loại E) | ||||||
| DCL-10GE | 30S/0~100Nm | 15S/0~100Nm | 0~90° Có thể điều chỉnh | 4.5Kg | DC24V±10% | Loại GE |
| DCL-40GE | 30S/100~600Nm | 15S/100~400Nm | 9.5Kg | |||
