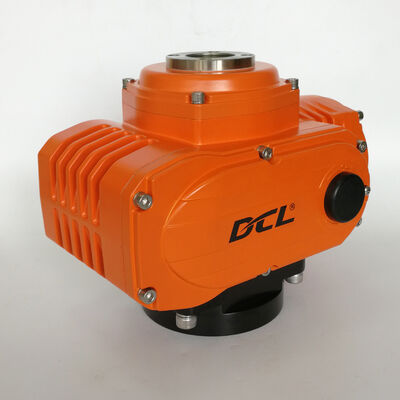

Bộ truyền động van chống cháy nổ AC110V 90W 600Nm/45S 10.0kg ExdⅡC T4
Thông tin chi tiết sản phẩm
| Mô -men xoắn tiêu chuẩn | 100nm đến 600nm | Giờ tiêu chuẩn | 30s đến 45s |
|---|---|---|---|
| Tổng trọng lượng | 5kg đến 10kg | Nguồn điện | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Công suất động cơ | 15W đến 90W | Nhiệt độ môi trường xung quanh | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Góc cài đặt | 360° | Lớp bảo vệ | IP68 Nema4x/7 |
Mô tả sản phẩm
Bộ truyền động điện nhỏ gọn chống cháy nổ với cấp ExdIICT4 cho Khu vực 1 / Phân khu 1
Tính năng
- Hoạt động góc phần tư với giới hạn cơ học
- Bề mặt kết nối kiểu dừng xi lanh của mọi nắp vỏ, khe hở chống cháy và chiều dài tuân thủ tiêu chuẩn UL và CSA
- Cấp chống cháy nổ ExdIICT4 cho hệ thống Khu vực và Nhóm C, D T4 cho hệ thống Phân khu
- Vỏ hợp kim nhôm IP68/NEMA 4X chắc chắn với lớp sơn tĩnh điện
- Thấu kính thủy tinh cường lực cao 10mm cho chỉ báo vị trí van, giữ độ cứng chắc ở cả nhiệt độ thấp (-22F) và nhiệt độ cao (140F).
- Vỏ hợp kim nhôm đúc cứng để đảm bảo bộ truyền động có khả năng chống áp suất nổ cao (> 2,2 MPa).
- Động cơ không thông gió được xử lý chống cháy.
- Động cơ chịu tải nặng có bảo vệ quá tải nhiệt
- Tỷ lệ hoạt động là 70%, hoạt động thời gian ngắn S2 với hoạt động liên tục dưới 15 phút và hoạt động loại ngắt quãng S4 với 1200 lần/giờ.
- Lắp đặt đa mặt bích ISO5211.
- Có sẵn chức năng bảo vệ quá mô-men xoắn
- Bộ sưởi chống ngưng tụ là tùy chọn
- Điều khiển bằng tay với cờ lê lục giác hoặc bánh xe tay
- Chứng nhận CSA đang được xử lý theo tiêu chuẩn UL/đánh dấu ATEX
Mô tả
Bộ truyền động được thiết kế để sử dụng trong hầu hết các môi trường khí dễ nổ, không bao gồm các ứng dụng khai thác than. Động cơ và các bộ phận điện tử được xử lý đặc biệt với lớp bảo vệ chống cháy để tăng cường an toàn trong các khu vực nguy hiểm.
Độ chính xác gia công của tất cả các bề mặt khớp nối chống cháy được kiểm soát và kiểm tra nghiêm ngặt trong toàn bộ chuỗi cung ứng để đảm bảo các khe hở chống cháy cần thiết được duy trì, ngăn chặn hiệu quả tia lửa bên trong làm bốc cháy khí dễ nổ bên ngoài.
Vỏ hợp kim nhôm được sản xuất thông qua đúc áp lực cao với áp suất đúc cao hơn vỏ bộ truyền động điện thông thường. Quy trình này cải thiện mật độ vật liệu và cho phép vỏ chịu được áp suất nổ bên trong cao hơn.
Tất cả các bề mặt khớp nối vỏ được thiết kế theo yêu cầu của ATEX và UL. Mỗi bề mặt kết nối chống cháy được gia công chính xác và kiểm tra trước khi lắp ráp để đảm bảo tuân thủ các tiêu chuẩn bảo vệ chống cháy nổ.
Bộ truyền động có giao diện lắp đặt đa mặt bích ISO5211 tiêu chuẩn và thiết kế trục kép vuông, cho phép lắp đặt nhanh chóng và linh hoạt với các van góc phần tư khác nhau.
Thông số kỹ thuật
| Loại | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Nguồn điện | AC110V/AC220V | ||||
| Mô-men xoắn đầu ra | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Thời gian hoạt động | 20S | 30S | 30S | 30S | 45S |
| Góc quay | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Công suất động cơ | 10W | 25W | 40W | 90W | 90W |
| Dòng điện định mức | 0.24/0.15A | 0.57/0.30A | 0.63/0.35A | 1.12/0.64A | 1.18/0.67A |
| Tổng trọng lượng | 3.0kg | 5.0kg | 5.5kg | 9.5kg | 10.0kg |
| Tín hiệu đầu vào | 4-20mADC,1-5VDC,2-10VDC | ||||
| Tín hiệu đầu ra | 4-20mADC | ||||
| Sai số cơ bản | không quá ±1% | ||||
| Sai số hồi tiếp | không quá 1% | ||||
| Khoảng chết | 0.5%-5.0% có thể điều chỉnh | ||||
| Đặc tính giảm chấn | 0 lần | ||||
| Sai số lặp lại trong bộ truyền động | ≤1% | ||||
| Điện trở cách điện | 100MΩ/500VDC | ||||
| Lớp chịu điện áp | 1500VAC 1 phút | ||||
| Lớp bảo vệ | IP67 | ||||
| Cấp chống cháy nổ | Exd II BT4Gb | ||||
| Góc lắp đặt | 360° ở bất kỳ góc nào | ||||
| Giao diện điện | 2-M20*1.5 phích cắm chống cháy nổ, khách hàng nên lắp đặt đầu nối cáp chống cháy nổ tương ứng khi sử dụng theo cáp được chọn. | ||||
| Nhiệt độ môi trường | -20°C~+60°C | ||||
| Chức năng tùy chọn | Bộ bảo vệ quá mô-men xoắn/Bộ sưởi chống ẩm/Công tắc tiếp điểm thụ động | ||||
| Lưu ý | Bất kỳ tín hiệu đầu vào hoặc đầu ra nào khác cần thiết, vui lòng chỉ định trong đơn đặt hàng. | ||||
