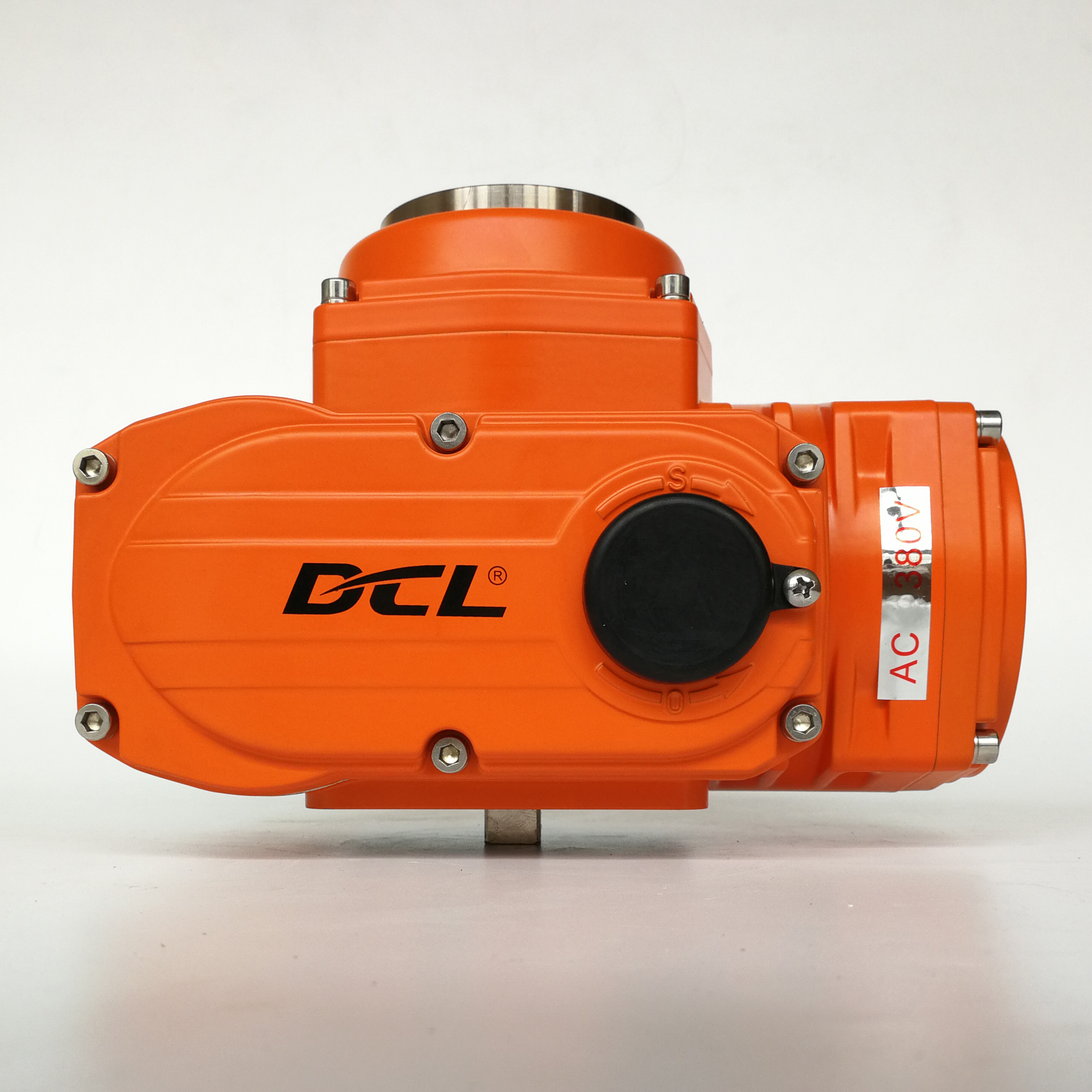

ExdIIC T4 IP68 ISO5211 CSA ATEX 100Nm 30S Động cơ điện
Thông tin chi tiết sản phẩm
| Mô -men xoắn tiêu chuẩn | 100nm đến 600nm | Giờ tiêu chuẩn | 30s đến 45s |
|---|---|---|---|
| Tổng trọng lượng | 5kg đến 10kg | Nguồn điện | 24VAC/110VAV/220VAC/380VAC/24VDC |
| Công suất động cơ | 15W đến 90W | Nhiệt độ môi trường xung quanh | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. |
| Góc cài đặt | 360° | Lớp bảo vệ | IP68 Nema4x/7 |
| Làm nổi bật | Máy điều khiển điện chống nổ ExdIIC T4,Máy điều khiển điện chống nước ip68,Máy điều khiển điện 100Nm được chứng nhận ATEX |
||
Mô tả sản phẩm
Thiết bị truyền động điện nhỏ gọn chống cháy nổ với cấp ExdⅡC T4 cho Vùng 1 / Phân khu 1
Đặc trưng
- Hoạt động quay vòng một phần tư với giới hạn cơ học
- Bề mặt kết nối kiểu chặn xi lanh của mỗi vỏ vỏ, khe hở và chiều dài chống cháy tuân thủ tiêu chuẩn UL và CSA
- Cấp chống cháy nổ ExdIICT4 cho hệ thống Zone và nhóm C, D T4 cho hệ thống Division
- Vỏ hợp kim nhôm IP68/NEMA 4X chắc chắn với lớp sơn tĩnh điện
- Thấu kính thủy tinh cường độ cao 10 mm cho chỉ báo vị trí van, giữ độ cứng cao cả ở nhiệt độ thấp (-22F) và nhiệt độ cao (140F).
- Vỏ hợp kim nhôm đúc cứng để đảm bảo khả năng chống áp suất nổ cao của bộ truyền động (> 2,2 MPa).
- Động cơ không thông gió có xử lý cháy.
- Động cơ hạng nặng có bảo vệ quá tải nhiệt
- Tỷ lệ làm việc là 70%, loại S2 hoạt động trong thời gian ngắn với thời gian hoạt động liên tục dưới 15 phút và loại S4 hoạt động không liên tục với tốc độ 1200 lần/giờ.
- Gắn nhiều mặt bích ISO5211.
- Bảo vệ quá mô-men xoắn có sẵn
- Lò sưởi chống ngưng tụ là tùy chọn
- Ghi đè thủ công bằng cờ lê hoặc tay quay Allen
- Chứng nhận CSA đang được xử lý theo tiêu chuẩn UL/được đánh dấu ATEX
Sự miêu tả
Bộ truyền động được thiết kế để triển khai linh hoạt, phù hợp với hơn 90% môi trường có khí dễ nổ (không bao gồm các mỏ than/mỏ ngầm). Cả động cơ và linh kiện điện tử đều có tính năng bảo vệ chống cháy đã được chứng nhận. Để đảm bảo mối nối chống cháy kín khí, độ chính xác gia công của tất cả các bề mặt tiếp xúc được kiểm soát chặt chẽ và kiểm tra nghiêm ngặt trong toàn bộ chuỗi cung ứng, đảm bảo mọi tia lửa bên trong đều được ngăn chặn một cách an toàn. Ngoài ra, vỏ nhôm được sản xuất thông qua phương pháp đúc khuôn hạng nặng có trọng tải lớn, dẫn đến cấu trúc vật liệu dày đặc hơn có khả năng chịu được áp suất nổ cao hơn đáng kể so với các bộ truyền động điện tiêu chuẩn.
Tất cả các bề mặt tiếp xúc giữa các vỏ đều tuân thủ nghiêm ngặt các tiêu chuẩn ATEX và UL, trải qua quá trình gia công chính xác và kiểm tra nghiêm ngặt trước khi lắp ráp để đảm bảo chỉ số chống cháy nổ. Để tích hợp liền mạch, bộ truyền động có tính năng lắp nhiều mặt bích và ổ đĩa vuông đôi tuân thủ tiêu chuẩn ISO 5211, đảm bảo lắp đặt tại chỗ dễ dàng.
Đặc điểm kỹ thuật
| Kiểu | Ex05E | Ex10E | Ex20E | Ex40E | Ex60E |
|---|---|---|---|---|---|
| Quyền lực | AC110V/AC220V | ||||
| mô-men xoắn đầu ra | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm |
| Thời gian diễn xuất | 20S | 30S | 30S | 30S | 45S |
| Góc quay | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Công suất động cơ | 10W | 25W | 40W | 90W | 90W |
| Xếp hạng hiện tại | 0,24/0,15A | 0,57/0,30A | 0,63/0,35A | 1,12/0,64A | 1,18/0,67A |
| Tổng trọng lượng | 3,0kg | 5,0kg | 5,5kg | 9,5kg | 10,0kg |
| Tín hiệu đầu vào | 4-20mADC,1-5VDC,2-10VDC | ||||
| Đầu ra đơn | 4-20mADC | ||||
| Lỗi cơ bản | không quá ± 1% | ||||
| Lỗi qua lại | không quá 1% | ||||
| Không gian chết | Điều chỉnh 0,5% -5,0% | ||||
| Đặc tính giảm xóc | 0 lần | ||||
| Lỗi lặp lại trong thiết bị truyền động | 1% | ||||
| Điện trở cách điện | 100MΩ/500VDC | ||||
| Chịu được lớp điện áp | 1500VAC 1 phút | ||||
| Lớp bảo vệ | IP67 | ||||
| Lớp chống cháy nổ | Exd II BT4Gb | ||||
| Góc lắp đặt | 360°ở mọi góc độ | ||||
| Giao diện điện | Phích cắm chống cháy nổ 2-M20*1.5, khách hàng nên lắp đầu nối cáp chống cháy nổ tương ứng khi sử dụng theo cáp đã chọn. | ||||
| Nhiệt độ môi trường xung quanh | -20oC~+60oC | ||||
| Chức năng tùy chọn | Bộ bảo vệ quá mô-men xoắn/Bộ sưởi hút ẩm/Công tắc tiếp điểm thụ động | ||||
| Nhận xét | Bất kỳ tín hiệu đầu vào hoặc đầu ra nào khác cần thiết, vui lòng chỉ định trong đơn đặt hàng. | ||||
