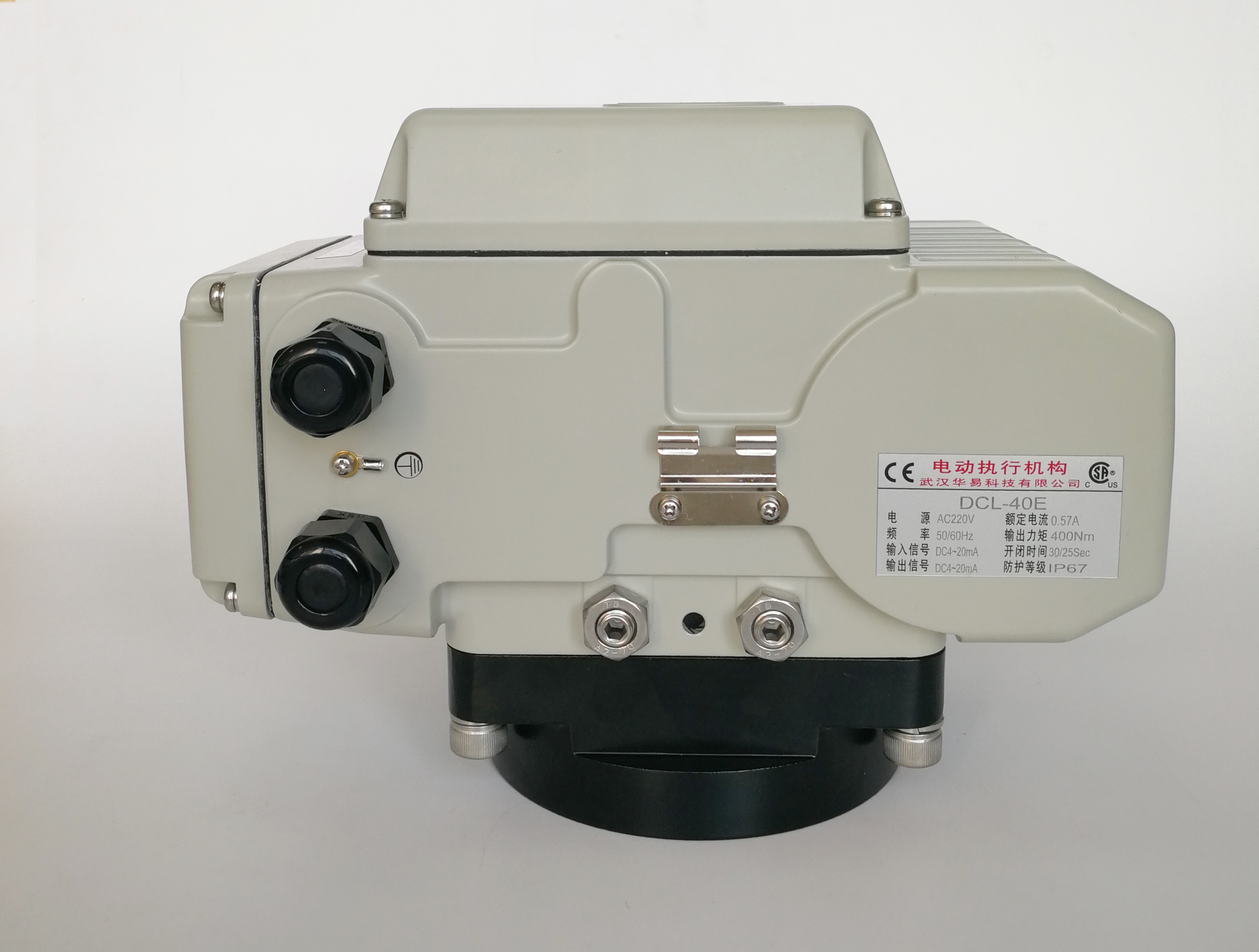

Động cơ định vị điện 400Nm 30S Quarter Turn
Thông tin chi tiết sản phẩm
| Tên sản phẩm | bộ truyền động điện tứ kết | Công suất động cơ | 6W đến 140W |
|---|---|---|---|
| Lớp bảo vệ | IP67 Nema4/4x | Tính năng | thiết bị truyền động chống ăn mòn |
| Với | Hệ thống định vị điện | Tổng trọng lượng | 1,2kg đến 20kg |
| nhiệt độ môi trường xung quanh | -25 ℃ ~+55 ℃ / -13 ° F ~+131 ° F. | Màu sắc | Màu xám/đen hoặc tùy chỉnh |
| Làm nổi bật | Động cơ chuyển động một phần tư xoay điện 400Nm,Động cơ định vị điện thông minh,30S Quarter Turn actuator với bảo hành |
||
Mô tả sản phẩm
Bộ truyền động điện góc quay 1/4 chống ăn mòn với hệ thống định vị điện
Thông số kỹ thuật
| Loại | DCL-05E | DCL-10E | DCL-20E | DCL-40E | DCL-60E | DCL-100E | DCL-200E | DCL-300E |
|---|---|---|---|---|---|---|---|---|
| Nguồn điện | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC24/110/220 | AC110/220 | AC110/220 | AC110/220 |
| Mô-men xoắn đầu ra | 50Nm | 100Nm | 200Nm | 400Nm | 600Nm | 1000Nm | 2000Nm | 3000Nm |
| Thời gian hoạt động | 20S | 30S | 30S | 30S | 45S | 30S | 90S | 110S |
| Góc quay | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° | 0-90° |
| Công suất động cơ | 10W | 25W | 40W | 90W | 90W | 120W | 140W | 140W |
| Dòng điện định mức | 1.50/0.24/ 0.16A | 2.12/0.57/ 0.35A | 3.65/0.65/ 0.37A | 6.80/1.12/ 0.57A | 6.80/1.18/ 0.60A | 1.93/0.94A | 1.75/0.96A | 1.75/0.98A |
| Tổng trọng lượng | 2.5kg | 4.5kg | 9kg | 9.5kg | 10kg | 19kg | 19.5kg | 20kg |
| Tín hiệu đầu vào | 4-20mADC,1-5VDC,2-10VDC | |||||||
| Tín hiệu đầu ra | 4-20mADC | |||||||
| Sai số cơ bản | không quá ±1% | |||||||
| Sai số lặp lại | không quá 1% | |||||||
| Khoảng chết | 0.5%-5.0% có thể điều chỉnh | |||||||
| Đặc tính giảm chấn | 0 lần | |||||||
| Sai số lặp lại trong bộ truyền động | ≤1% | |||||||
| Điện trở cách điện | AC24V:100MΩ/250VDC AC110/220V:100MΩ/500VDC | |||||||
| Lớp chịu điện áp | AC24V:500VAC 1 phút AC110/220V:1500VAC 1 phút | |||||||
| Cấp bảo vệ | IP67 | |||||||
| Góc lắp đặt | 360° ở bất kỳ góc nào | |||||||
| Giao diện điện | Hai đầu nối cáp chống nước G1/2, một cho đường nguồn và một cho đường tín hiệu | |||||||
| Nhiệt độ môi trường | -20℃~+55℃ | |||||||
| Chức năng tùy chọn | Bộ bảo vệ quá mô-men xoắn/Bộ sưởi chống ẩm/Công tắc tiếp điểm thụ động/Đèn báo vòm/Tay cầm | |||||||
| Ghi chú | Bất kỳ tín hiệu đầu vào hoặc đầu ra nào khác cần thiết, vui lòng chỉ định trong đơn đặt hàng. | |||||||
Tính năng
- Thiết kế tích hợp độc đáo động cơ/bộ điều khiển/vỏ với kích thước rất nhỏ và vẻ ngoài đẹp mắt
- Chống ăn mòn cấp C3 và phun muối 1000 giờ
- Chỉ báo vị trí van/chỉ báo phẳng hoặc chỉ báo lồi có sẵn
- Góc quay 1/4 tỷ lệ với tín hiệu điều khiển đầu vào, giới hạn cơ học
- Bảo vệ quá mô-men xoắn bằng chức năng kiểm tra mô-men xoắn của bộ điều khiển thông minh được đóng gói hoàn toàn
- Động cơ chịu tải nặng với bảo vệ quá tải nhiệt
- Tất cả bánh răng kim loại với bánh răng sâu tự khóa
- Tự động hiệu chuẩn với tín hiệu giám sát vị trí đầu ra liên tục làm tiêu chuẩn
- Tín hiệu đầu vào đa dạng có thể chuyển đổi trong một bộ điều khiển thông minh
- Bộ điều khiển đóng gói nhựa resin hoàn toàn chống rung và ẩm
- Lắp van đa mặt bích tiêu chuẩn ISO5211
- Điều khiển bằng tay với cờ lê hoặc bánh xe tay
- Được chứng nhận CSA/Tuân thủ UL/Đánh dấu CE/Đã kiểm tra RoHS 3.0
Mô tả
Bộ truyền động điều biến DCL được trang bị bộ điều khiển thông minh nhỏ gọn hỗ trợ nhiều tùy chọn tín hiệu đầu vào để đáp ứng các yêu cầu ứng dụng khác nhau.
Các tín hiệu đầu vào tiêu chuẩn bao gồm 4–20 mA và 2–10 V, với các cấu hình đặc biệt có sẵn cho 4–20 mA và 1–5 V.
Trong các ngành công nghiệp có các tiêu chuẩn tín hiệu kép hoặc yêu cầu nâng cấp hệ thống, bộ truyền động điều biến thông minh DCL có thể được thay thế trực tiếp mà không cần sửa đổi hệ thống điều khiển hiện có, đảm bảo tích hợp liền mạch và hiệu quả chi phí.
Tất cả các bộ truyền động đều được kiểm tra nghiêm ngặt và chứng nhận bởi CSA theo tiêu chuẩn UL và CSA.
Chúng có khả năng hoạt động lên đến 1.200 lần khởi động mỗi giờ và hơn 200.000 chu kỳ hoạt động tổng cộng trong suốt vòng đời của chúng dưới điều kiện mô-men xoắn định mức.
