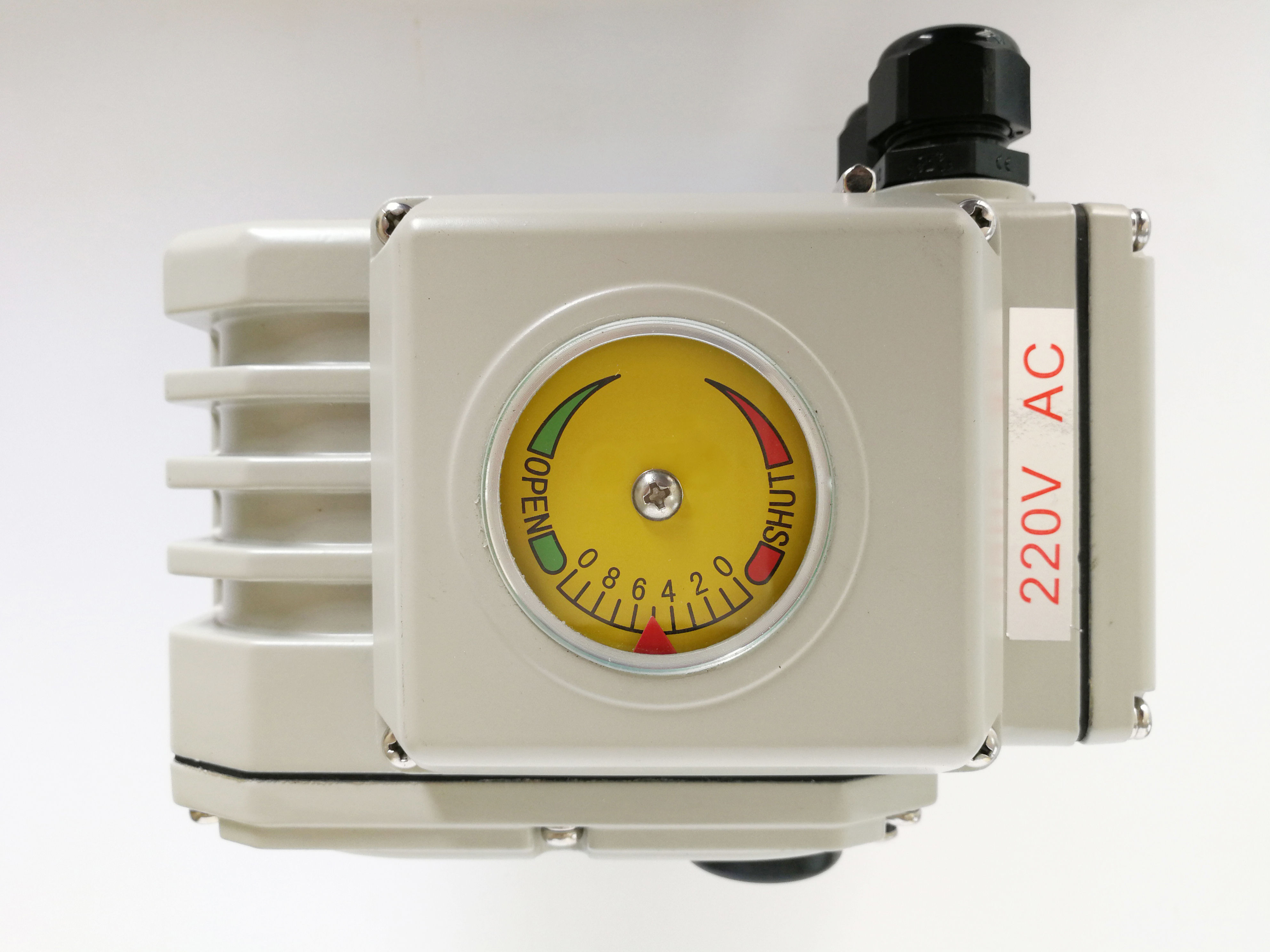

Bộ truyền động điện thông minh CSA IP67 Compact 90° AC24V 200Nm

Bảo vệ mô-men xoắn nhỏ gọn thông minh điện thực hiện/điểm kiểm tra mô-men xoắn

Các thông số DCL-05E ~ 250E.pdf

Đặc điểm

• Quarter turn với giới hạn cơ học
• Thiết kế tích hợp của động cơ / hộp điều khiển / nhà để làm cho toàn bộ động cơ nhỏ gọn
• Bảo vệ quá mô-men xoắn bằng chức năng thử nghiệm mô-men xoắn của bộ điều khiển đầy đủ thông minh
• hiệu suất cao EMC với EFT, ESD và điện áp cao được thử nghiệm cho bộ điều khiển
• Động cơ hạng nặng với bảo vệ quá tải nhiệt
• Gỗ nhôm đúc cao áp suất cứng với chống thời tiết IP67 và NEMA 4X
• Chỉ số vị trí van / chỉ số phẳng hoặc chỉ số tròn có sẵn
• Lắp đặt bằng tay bằng chìa khóa hoặc bánh tay
• Chứng nhận CSA theo tiêu chuẩn UL và CSA / CE đánh dấu / RoHS 3.0 đã vượt qua

Thông số kỹ thuật

Mô tả

DCL Smart Modulating Electric Actuator được tích hợp với hệ thống định vị điện (EPS),trong đó góc xoay của trục ổ đĩa đầu ra duy trì một mối quan hệ tỷ lệ tuyến tính chính xác với tín hiệu điều khiển đầu vào sẵn có trong 4 20 mA, giao thức tín hiệu 2V10 hoặc 1V5V.

Bộ điều khiển thông minh cũng có chức năng giám sát dòng động cơ thời gian thực. Trong trường hợp động cơ bị đình trệ, dòng điện hoạt động sẽ trải qua một sự gia tăng đột ngột, đáng kể.Bộ điều khiển được lập trình để ngắt nguồn cung cấp năng lượng động cơ chính xác 3 giây sau khi phát hiện ra dòng điện nàyĐây là một cơ chế bảo vệ mô-men xoắn vượt quá điện tử, cung cấp độ chính xác cao hơn so với các giải pháp bảo vệ mô-men xoắn vượt quá cơ học truyền thống.

Tất cả các thiết bị điều khiển đã trải qua kiểm tra chứng nhận của bên thứ ba nghiêm ngặt của CSA, tuân thủ đầy đủ cả tiêu chuẩn ngành UL và CSA.Lượng vòng hoạt động liên tục cho toàn bộ loạt sản phẩm vượt quá 70%Ngoài ra, hệ thống định vị EPS kết hợp chức năng tự hiệu chỉnh tự động,loại bỏ hiệu quả hiện tượng "thợ săn" (chuyển động xung quanh vị trí đặt) và cung cấp một tín hiệu đầu ra tiêu chuẩn để theo dõi vị trí thời gian thực.
