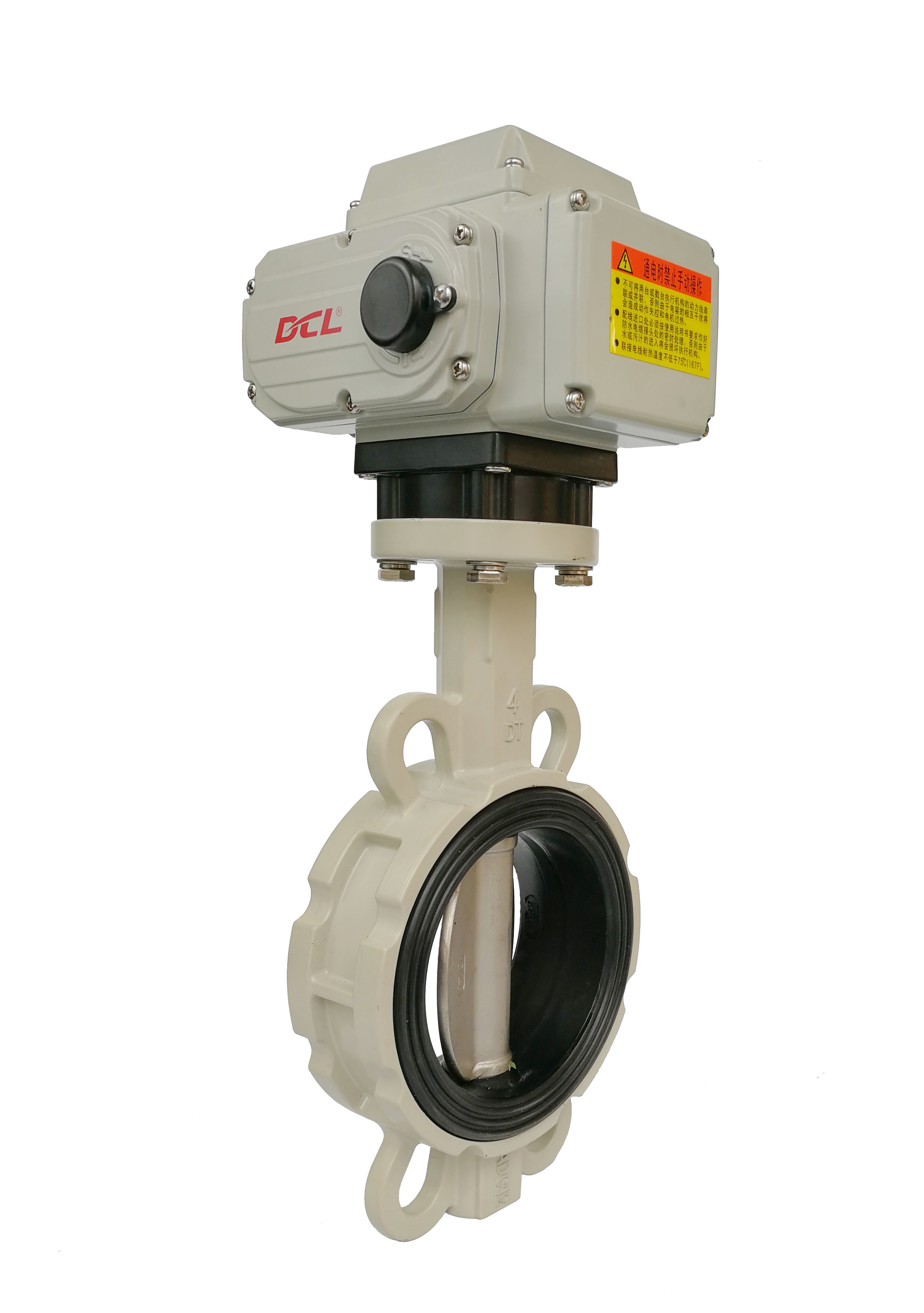

Bộ truyền động van bướm HVAC DC24V 400Nm xoay 1/4 vòng nhỏ gọn

Bộ truyền động điện nhỏ gọn DCL được sử dụng rộng rãi trong các ứng dụng HVAC, đặc biệt là với van bướm. Trong các hệ thống tự động hóa tòa nhà, các bộ truyền động này đóng một vai trò quan trọng trong việc điều chỉnh nhiệt độ trong nhà, luồng không khí của bộ xử lý không khí, dòng nước lạnh và nước nóng, thoát nước ngưng tụ và cân bằng thủy lực tổng thể.

Mạch điều khiển loại H của DCL kết hợp với động cơ AC ba pha được thiết kế đặc biệt cho các bộ truyền động được cấp nguồn bởi 380 VAC hoặc 440 VAC ở 50/60 Hz—nguồn điện thường thấy trong các môi trường công nghiệp hạng nặng như nhà máy điện và nhà máy thép. Tương tự như các bộ truyền động một pha, khi tín hiệu điều khiển điện áp liên tục được áp dụng, động cơ dẫn động một bộ bánh răng hoàn toàn bằng kim loại chắc chắn, xoay trục đầu ra 90°. Hành trình được kiểm soát chính xác bằng các cam bên trong, kích hoạt các công tắc giới hạn, tự động dừng động cơ và cung cấp tín hiệu tiếp điểm khô ở vị trí mở hoàn toàn. Khi nhận được tín hiệu liên tục ngược lại, động cơ chạy theo hướng ngược lại, đưa bộ truyền động trở lại vị trí đóng.

Bộ truyền động dễ dàng lắp đặt và tuân thủ đầy đủ các tiêu chuẩn lắp đặt đa mặt bích ISO 5211, có ổ đĩa đầu ra hình vuông kép để kết nối van đáng tin cậy.

• Vận hành 1/4 vòng với khóa tự động
• Loại điều biến có sẵn với hệ thống định vị điện
• Tự động hóa van bi và van bướm để điều chỉnh hoặc cắt dòng chảy
• Động cơ cách điện loại F
• Động cơ hạng nặng với bảo vệ quá tải nhiệt/tỷ lệ làm việc 80%
• Hơn 10000 lần chu kỳ sống đầy đủ với tải trọng định mức đầy đủ
• Khả năng chống lại môi trường nhiệt độ cực thấp và cao và độ ẩm cao
• Hai công tắc giới hạn phụ để xác nhận vị trí van
• Tay cầm thủ công tiêu chuẩn
• Tùy chọn nút tắt nguồn cục bộ khẩn cấp
• Bánh răng kim loại tự khóa với xử lý nitriding mềm, không cần phanh bổ sung
• Được liệt kê CSA/Tuân thủ UL/Đánh dấu CE/Đã kiểm tra RoHS 3.0
