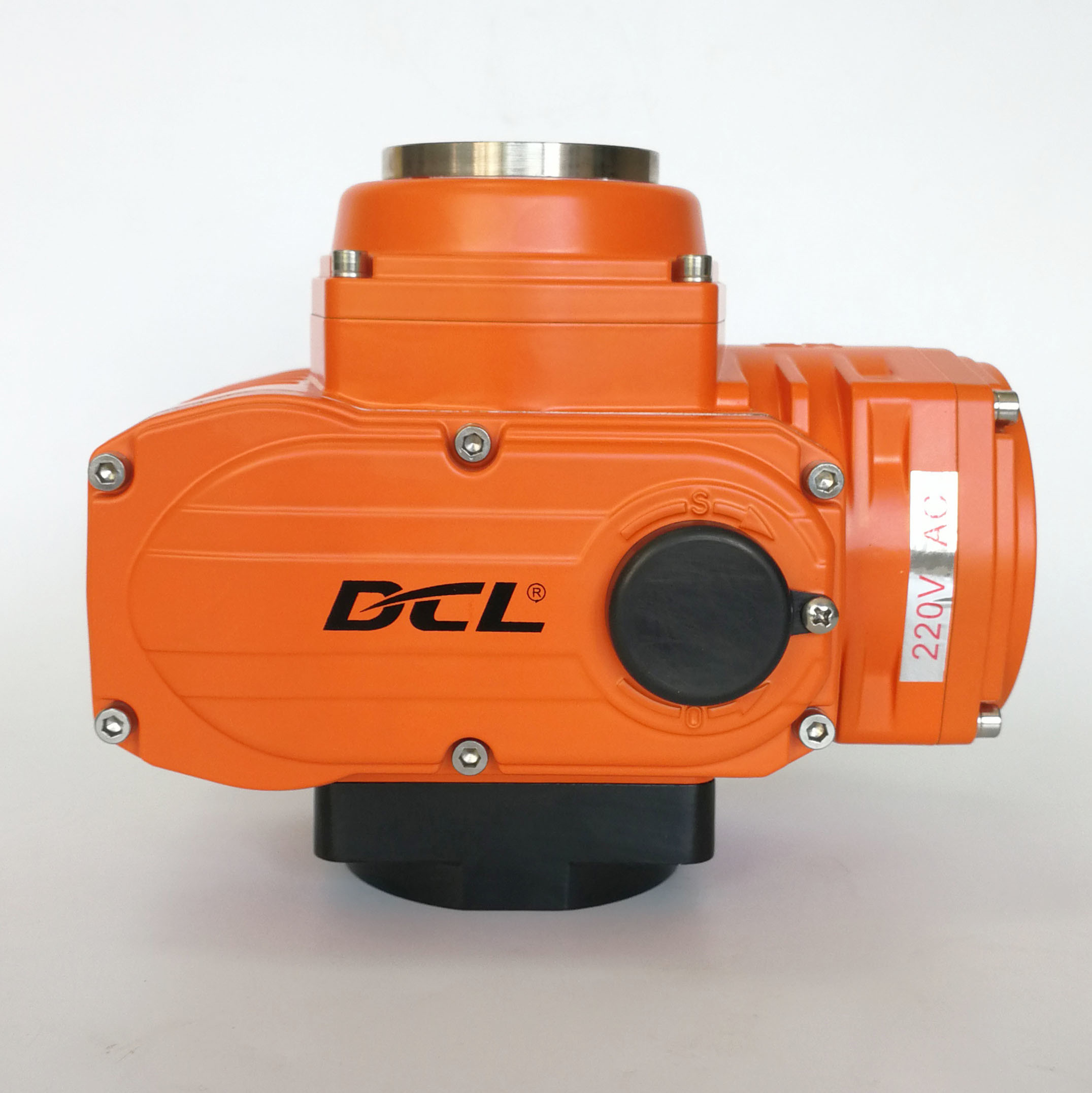

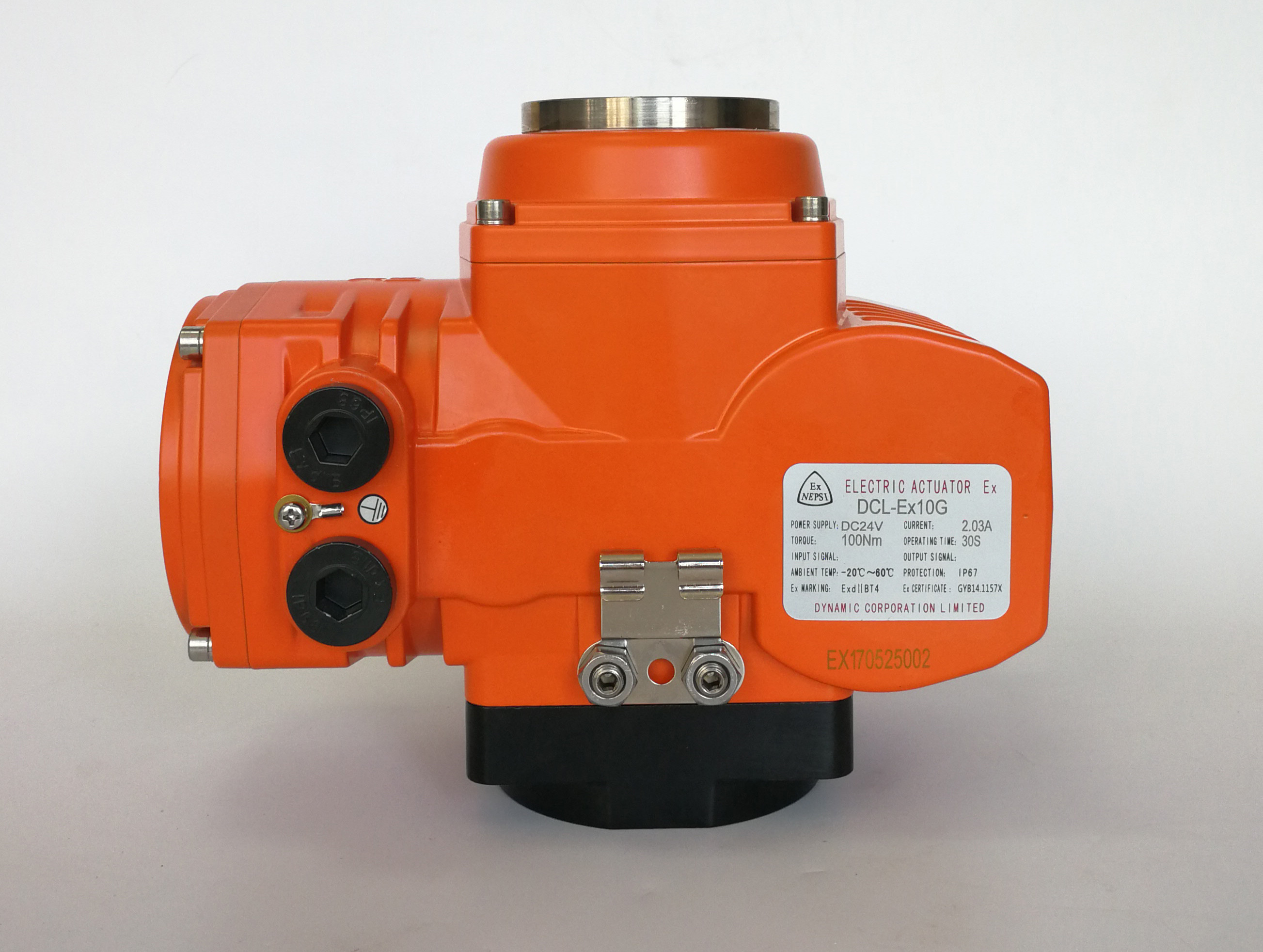

Điều chế Thiết bị truyền động van chống cháy nổ ExdⅡBT4 24V

  • Modulating ExdⅡBT4 24V Explosion Proof Valve Actuator
  • Modulating ExdⅡBT4 24V Explosion Proof Valve Actuator
Nguồn gốc WUHAN, TRUNG QUỐC
Hàng hiệu DCL
Chứng nhận CE/ROHS/CSA/IP67
Số mô hình DCL-Ex10GE / Ex40GE
Số lượng đặt hàng tối thiểu 1 cái
chi tiết đóng gói Thùng / pallet
Thời gian giao hàng 7 ngày làm việc
Điều khoản thanh toán D / P, T / T, Western Union, MoneyGram
Khả năng cung cấp 2000 CÁI / Tháng

Liên hệ với tôi để lấy mẫu miễn phí và phiếu giảm giá.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Ứng dụng trò chuyện: sales10@aixton.com

Nếu bạn có bất kỳ mối quan tâm nào, chúng tôi cung cấp trợ giúp trực tuyến 24 giờ.

x
Thông tin chi tiết sản phẩm
Mô-men xoắn chuẩn 0Nm đến 600Nm Giờ chuẩn Tuổi từ 20 đến 45
Tín hiệu đầu vào 4-20mA / 2-10V / 1-5V Tín hiệu đầu ra 4-20mA
Lớp chống cháy nổ ExdIIBT4 / Nhóm C, D T4 Lớp bảo vệ IP68 Nema 4X
Nguồn cấp 24vdc Tổng khối lượng 3kg đến 10kg
Động cơ điện 13W đến 70W Góc cài đặt 360 °
Nhiệt độ môi trường -25 ℃ ~ + 55 ℃ / -13 ° F ~ + 131 ° F
Điểm nổi bật

Thiết bị truyền động van chống cháy nổ 24V

,

thiết bị truyền động van ExdⅡBT4
Để lại lời nhắn
Mô tả sản phẩm

Thiết bị truyền động điện quay DC chống cháy nổ / Cấp ExdⅡB T4 cho Vùng 1 và Vùng 1



Đặc trưng

  • Loại điều chế được cung cấp bởi 24VDC, hoạt động theo lượt quý
  • Mô-men xoắn có thể được thiết lập chính xác trong một phạm vi nhất định
  • Động cơ chổi than DC hạng nặng với mức tăng nhiệt độ thấp hơn, tuổi thọ cao hơn, cung cấp mô-men xoắn khởi động cao và lực quán tính rất nhỏ
  • Kiểm soát mô-men xoắn và bảo vệ quá mô-men xoắn bằng dòng điện
  • Bộ phận gia nhiệt điện tử PTC để ngăn chặn sự ngưng tụ trong thiết bị truyền động
  • Gói điều khiển tỷ lệ đóng gói bằng nhựa thông minh nhỏ gọn được lắp đặt
  • Vỏ bọc hợp kim nhôm mạnh mẽ, kín nước IP 68, bảo vệ chống bụi và nước
  • Tàu bánh răng sâu tự khóa, không cần phanh bổ sung
  • Tiêu chuẩn UL cho Khu vực và Hệ thống Phân chia / ATEX / CE được đánh dấu / RoHS 3 được tuân thủ



Sự miêu tả

DCL-Ex10GE / Ex40GE là thiết bị truyền động điện có động cơ công suất 24VDC.Động cơ chổi than DC kèm theo đầy đủ với bề mặt chống cháy đảm bảo tia lửa sẽ không đi sang khoang khác.Bộ điều khiển hoàn toàn trong chậu để giúp bảo vệ thiết bị điện tử khỏi rung động và độ ẩm.Các bề mặt kết nối kiểu dừng xi lanh với khoảng cách và chiều dài chống cháy tuân theo tiêu chuẩn ATEX, UL và CSA.Chỉ báo vị trí van được bao phủ bằng kính cường lực 10mm có thể giữ cường độ ở nhiệt độ cực cao và cực thấp để đảm bảo tầm nhìn rõ ràng ngay cả khi hỏa hoạn xảy ra.Bộ gia nhiệt chống ngưng tụ là tùy chọn để bảo vệ thiết bị truyền động chống ẩm.Vỏ và nắp được kiểm tra 100% bởi DCL trước khi chấp nhận từ nhà cung cấp để đảm bảo gia công chính xác.

Thiết bị truyền động điện chống cháy nổ DCL được sử dụng rộng rãi cho môi trường khí nổ.Nhiệt độ cao có thể làm cháy khí dễ cháy ra khỏi thiết bị truyền động.Cấp T4 yêu cầu nhiệt độ bề mặt bên ngoài của vỏ bọc cao nhất phải nhỏ hơn 135 ℃ (300F), trong bất kỳ điều kiện nào.Xem xét một bộ đệm cho các lỗi có thể xảy ra, nhiệt độ đặt cho động cơ tắt nguồn là 125 ℃ (282F).Bộ bảo vệ quá nhiệt PTC được gắn trong các chuyến đi của cuộn dây động cơ, đây là phần tăng nhiệt độ cao nhất của toàn bộ thiết bị truyền động, thay vì bên ngoài động cơ, để đảm bảo 100% nhiệt độ bề mặt bên ngoài sẽ không vượt quá cấp T4 yêu cầu.

Thiết bị truyền động điện chống cháy nổ đang trong quá trình kiểm tra CSA và sẽ được CSA chứng nhận vào quý 3 năm 2020. CE / ATEX / RoHS 3.0 đã được thử nghiệm và tuân thủ.





Sự chỉ rõ

Loại thiết bị truyền động Thời gian chuẩn / Mô-men xoắn Thời gian / Mô men tùy chọn Góc quay (Dải tối đa) Tổng khối lượng Nguồn cấp Mạch điều khiển đã chọn
DCL-Ex05 20S / 50Nm 4S / 20Nm 10S / 30Nm 60S / 50Nm 0 ~ 360 ° có thể điều chỉnh 3.0Kg DC24V / AC24V AV110V / AC220V / AC380V Các loại A / B / C / D / E / F / G / H
DCL-Ex10 30S / 100Nm 15S / 50Nm 60S / 100Nm 0 ~ 90 ° có thể điều chỉnh 5,0kg DC24V / AC24V AV110V / AC220V / AC380V Các loại A / B / C / D / E / F / G / H
DCL-Ex20 30S / 200Nm 15S / 100Nm 60S / 200Nm 0 ~ 90 ° có thể điều chỉnh 5,5Kg DC24V / AV110V / AC220V / AC380V Các loại A / B / C / D / E / F / G / H
DCL-Ex40 30S / 400Nm 15S / 200Nm 60S / 400Nm 0 ~ 90 ° có thể điều chỉnh 9,5kg DC24V / AV110V / AC220V / AC380V Các loại A / B / C / D / E / F / G / H
DCL-Ex60 45S / 600Nm   0 ~ 90 ° có thể điều chỉnh 10kg DC24V / AV110V / AC220V / AC380V Các loại A / B / C / D / E / F / G / H



Loại thiết bị truyền động Van bướm (≤PN1.0MPa) Van bi (≤PN1.6MPa) Van thông gió (≤PN0.1MPa)
DCL-Ex05 DN50 ~ 65 DN40 DN50 ~ 80
DCL-Ex10 DN80 ~ 100 DN50 ~ 65 DN100 ~ 200
DCL-Ex20 DN125 ~ 150 DN80 ~ 100 DN250 ~ 300
DCL-Ex40 DN200 DN125 DN350 ~ 450
DCL-Ex60 DN250 DN150 DN500 ~ 600
